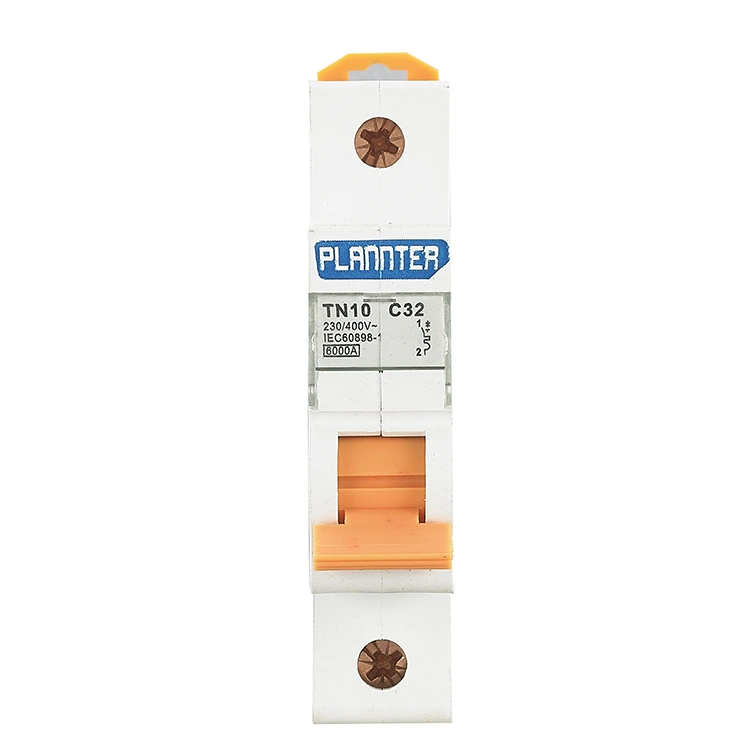

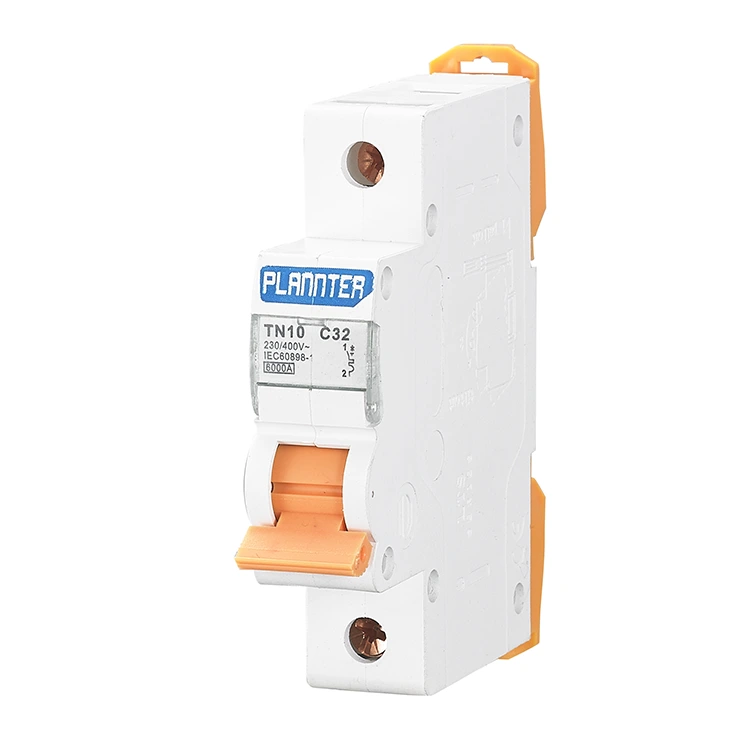

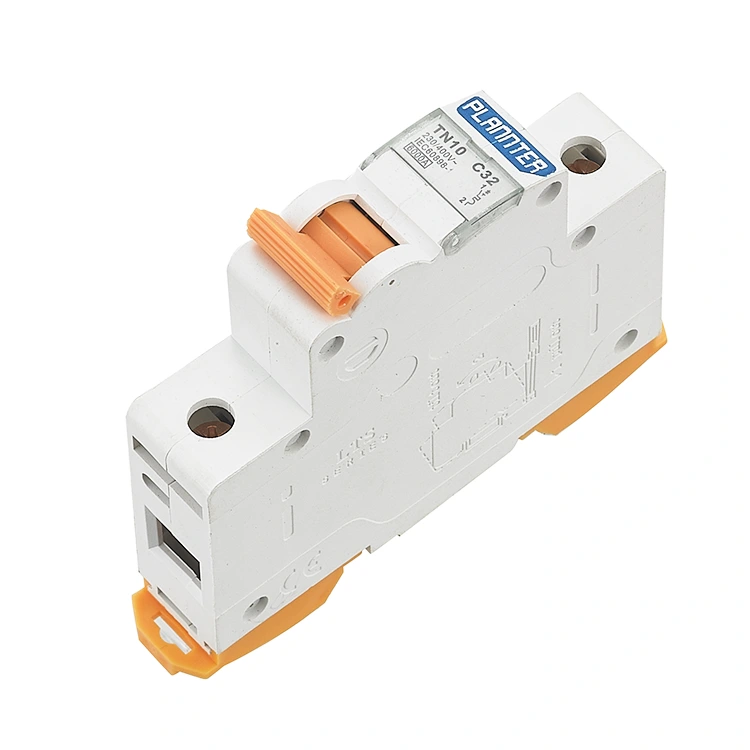

Circuit Breakers kanggo Proteksi Short Circuit

Pemutus Sirkuit kanggo Perlindhungan Sirkuit Cekak yaiku piranti distribusi daya voltase rendah. Iki dilengkapi piranti pemadam busur sing efektif nglindhungi sirkuit. Ing lingkungan domestik lan industri, pemutus sirkuit nduweni peran sing padha karo kombinasi komponen listrik kayata switch piso, sekring lan relay termal kanggo njamin operasi sirkuit sing aman.

Prinsip Kerja

Sacara internal, pemutus sirkuit nduweni rong mekanisme protèktif utama: jalur bimetal sing dirancang kanggo ngatasi kakehan bertahap, lan kumparan elektromagnetik khusus kanggo nangani sirkuit cendhak. Kanggo mesthekake pedhot otomatis sirkuit ing sawetara milliseconds, piranti nglakokaké urutan operasional ing ngisor iki nalika micu:

Sensing cepet: Nalika short circuit occurs, mundhak massive saka saiki mili liwat coil dumunung ing mbobol sirkuit.

Generasi Daya Magnetik: Sesuai karo prinsip induksi elektromagnetik, arus sing dhuwur banget iki langsung ngasilake medan magnet sing kuat banget.

Dampak Mekanik: Kekuwatan sing diasilake dening medan magnet iki tumindak kaya palu abot, menehi pengaruh langsung menyang mekanisme tripping.

Rapid Disconnection: Kontak listrik dibuwang kanthi paksa sajrone milidetik, kanthi tiba-tiba ngganggu aliran saiki lan kanthi mangkono nyegah kabel kasebut leleh amarga panas banget utawa kobong.

Jinis-jinis kutub pemutus sirkuit

1. Pemutus sirkuit kutub tunggal: Pemutus Sirkuit kanggo Proteksi Sirkuit Cepet mung nduweni siji kontak switching lan utamané digunakake kanggo sirkuit fase siji, kayata sirkuit cahya utawa soket ing omah.

2. Pemutus sirkuit kaping pindho: pemutus sirkuit kaping pindho duwe rong kontak switching kanggo ngontrol kabel fase lan netral. Pemutus sirkuit kutub kaping pindho biasane digunakake ing skenario ing ngendi kabel fase lan kabel netral kudu dikontrol bebarengan, kayata kontrol motor utawa sistem daya rong fase.

3. 3-Pole Circuit Breakers: 3-pole circuit breakers duwe telung kontak ngoper sing ngontrol telung kabel phase kapisah, kayata peralatan komersial lan industri, kang mbutuhake kontrol simultaneous saka telung garis daya kapisah kanggo mesthekake distribusi mbukak aman lan imbang.

Kaluwihan

1. Circuit Breakers iki kanggo Short Circuit Protections adopts standar 35mm DIN ril cara soyo tambah, lan adopts tliti dhuwur Magnetik-termal mekanisme release pindho kanggo ngrampungake karo saiki inrush cepet;

2. Desain sistem insulasi sing luwih apik kanggo nyegah penuaan insulasi sing disebabake dening stres termal jangka panjang;

3. Tegangan insulasi sing dirating nganti AC400V, kanthi proteksi overvoltage, cocok kanggo pembangkit listrik fotovoltaik lan jaringan distribusi daya kompleks;

4. Saka 6A kanggo 63A dirating opsi saiki, desain kompak lan modular, kanggo ketemu cahya omah, sockets, Motors, sistem photovoltaic lan skenario beda dikarepake mbukak.

5. Produk ndhukung layanan OEM / ODM, sing nyukupi panjaluk distribusi jaban rangkah lan kustomisasi merek. Pabrik PUGAO (Plannter Electric) wis lulus sertifikasi sistem mutu internasional ISO9001.

Skenario Aplikasi

Pemutus Sirkuit PUGAO kanggo Perlindhungan Sirkuit Cekak digunakake ing antarane sistem listrik omah, komersial, lan industri, nyedhiyakake proteksi sing dipercaya kanggo macem-macem setelan.

1. Sistem Distribusi Daya Residential

Digunakake ing sirkuit kanggo lampu, stopkontak listrik, lan peralatan rumah tangga; ing acara short circuit disebabake tuwa wiring utawa piranti malfunctions, padha cepet mateni sumber daya kanggo nyegah kabel burnout utawa wabah geni.

2. Sistem Daya Bangunan Komersial

Pemutus sirkuit kita cocog kanggo sistem distribusi daya ing papan komersial kayata mall, gedung perkantoran, lan hotel. Applied kanggo loro sirkuit utama lan cabang, padha nyegah sirkuit cendhak nyebabake outages daya nyebar utawa karusakan peralatan.

3. Peralatan Industri lan Jalur Produksi

Dipasang ing macem-macem jinis mesin industri, motor listrik, lan jalur produksi otomatis; padha cepet Cut daya ing acara Gagal peralatan utawa wiring anomali, saéngga nyegah karusakan peralatan lan gangguan produksi nalika ngurangi biaya pangopènan lan risiko downtime.

4. Kabinet Distribusi Daya lan Sistem Kontrol

Bisa diinstal ing lemari distribusi daya lan panel kontrol kanggo ngawula minangka komponen protèktif inti, nyediakake pangayoman short-circuit terpusat kanggo macem-macem sirkuit. Iki umume digunakake ing proyek teknik lan rakitan peralatan listrik terpadu.

5. Lingkungan Saiki Short-Circuit Dhuwur

Kanggo sirkuit dumunung cedhak trafo utawa sumber sumber daya-utawa ing wilayah liyane ditondoi dening dhuwur short-circuit saiki tingkat-ngendi sirkuit breakers karo kapasitas bejat dhuwur dibutuhake, produk iki serves minangka pilihan becik.

FAQ

P: Apa proteksi short-circuit lan proteksi kakehan padha?

A: Ora. Senajan padha biasane Integrasi menyang mbobol sirkuit padha, padha operate ing prinsip beda. Proteksi overload nglindhungi beban sing berlebihan, gumantung saka akumulasi panas; pangayoman short-circuit nglindhungi saka arus gedhe-gedhe cepet, gumantung ing gaya tarik Magnetik.

P: Yagene sawetara pemutus sirkuit duwe rating 6kA, dene liyane duwe rating 15kA?

A: Iki nuduhake kapasitas bejat. Rating 6kA tegese arus hubung singkat maksimum sing bisa diganggu kanthi aman yaiku 6.000 ampere. Yen arus hubung singkat sing nyata ngluwihi nilai kasebut, pemutus sirkuit bisa njeblug. Lokasi kanthi kapasitas trafo sing luwih gedhe mbutuhake pemutus sirkuit kanthi kapasitas pemecah sing luwih dhuwur; sadurunge milih, ngidini PUGAO menehi rekomendasi profesional utawa solusi desain khusus.

P: Apa aku bisa ngresiki pemutus sirkuit? Carane aku kudu nerusake?

A: Ya, nanging sampeyan kudu mesthekake yen sumber daya wis rampung pedhot sadurunge.

Mangga gunakake kain garing kanggo ngilangke bledug saka omah, kanthi ati-ati supaya partikel bledug ora mlebu ing kamar pemadam busur.

Dilarang banget: Aja nggunakake pelarut kimia utawa banyu kanggo ngresiki omah plastik, amarga bisa kompromi kinerja bahan tahan api utawa nyebabake sirkuit cendhak internal.
