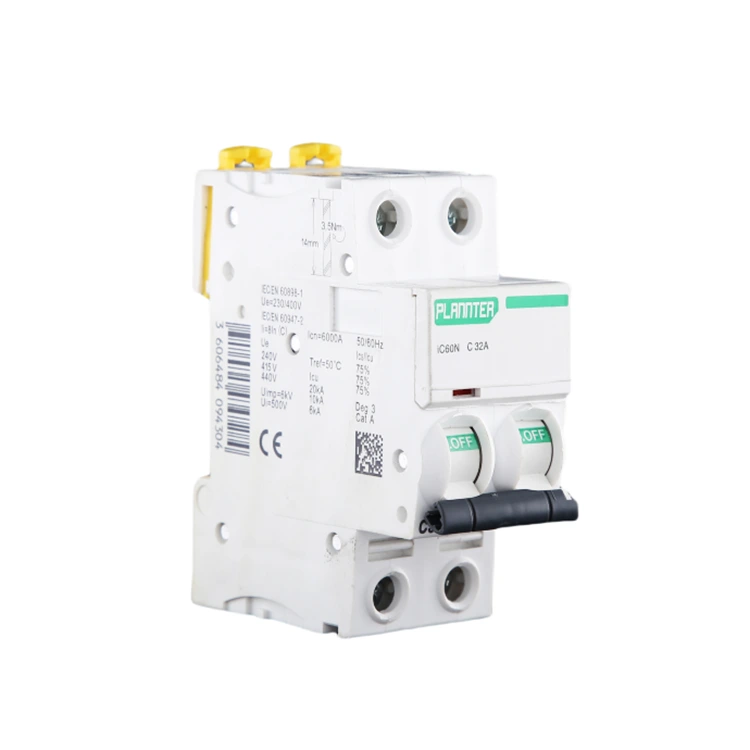

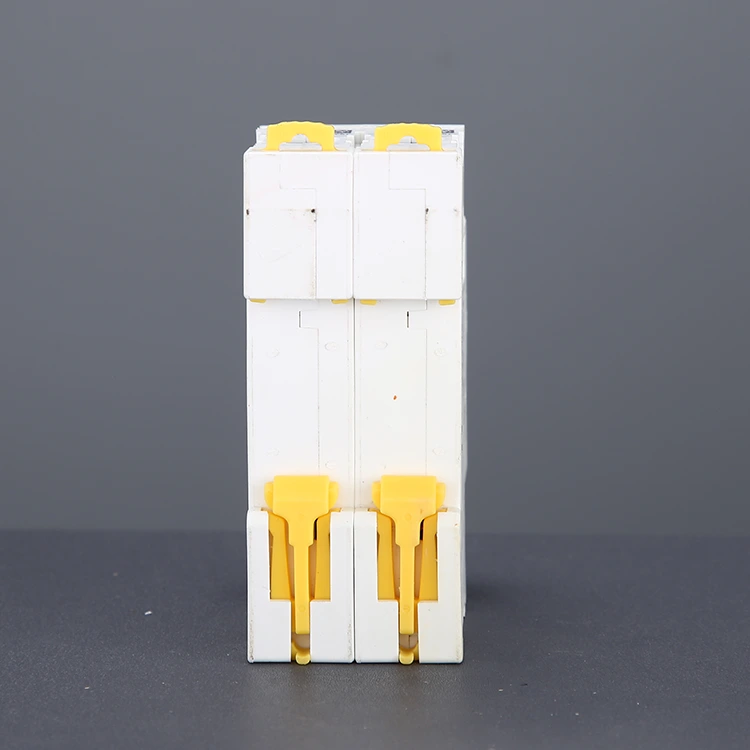

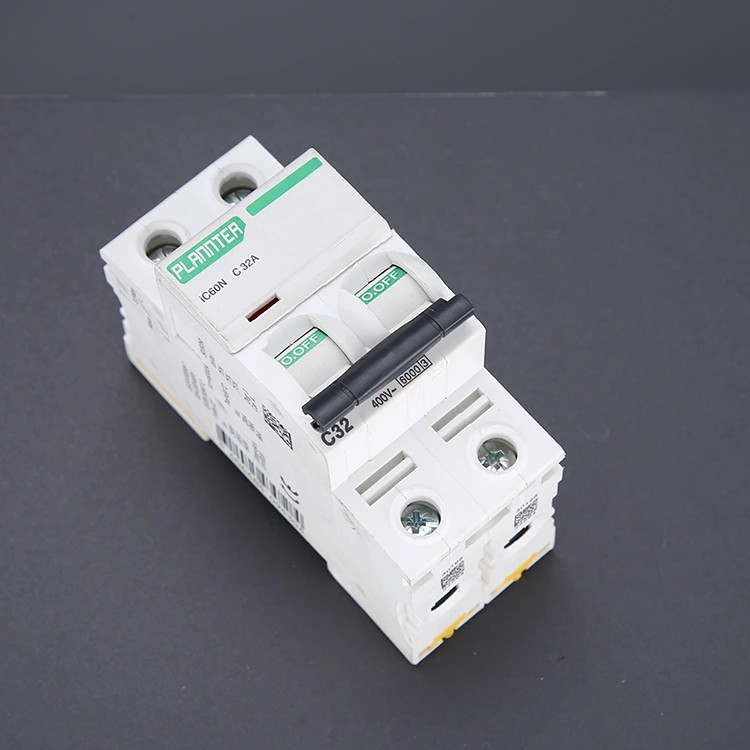

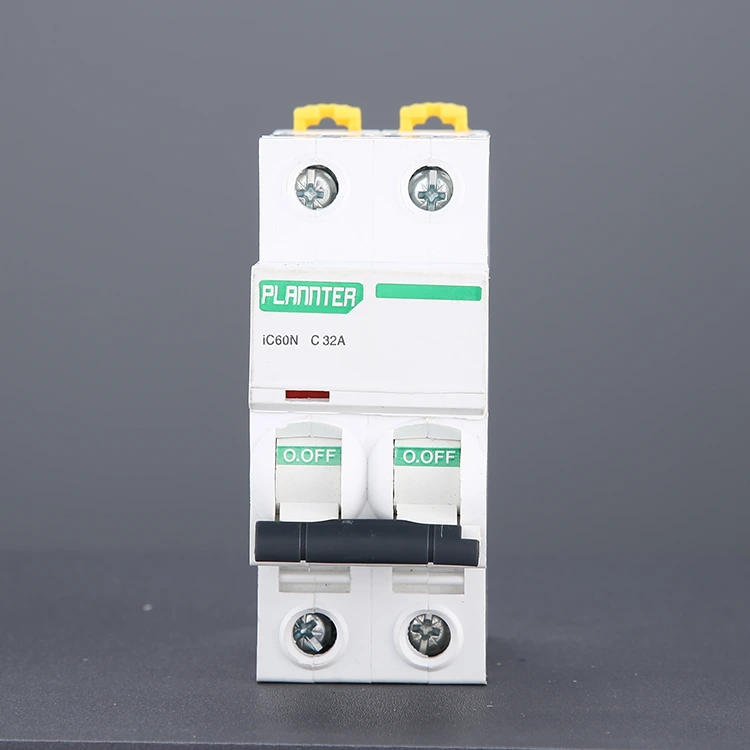

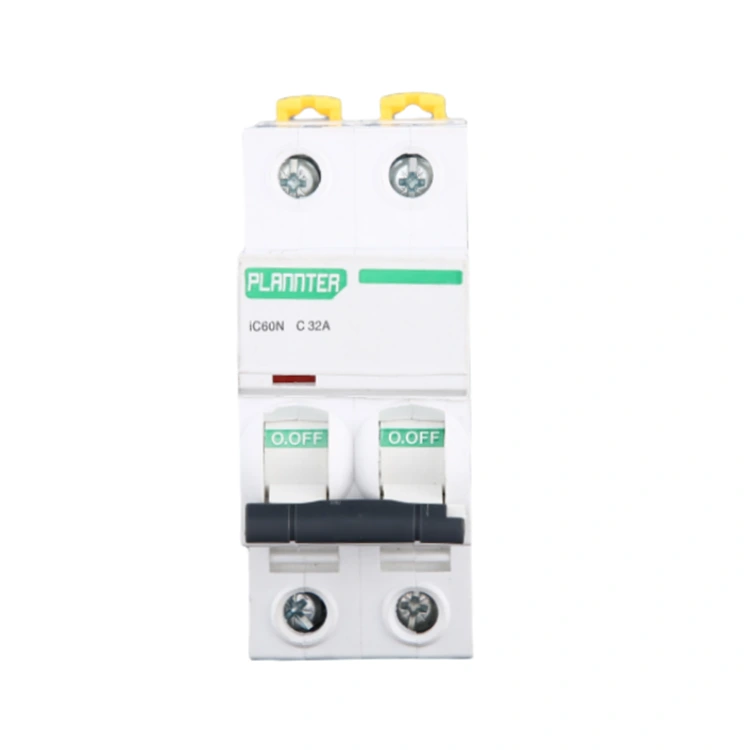

DIN Rail Mount Miniatur Circuit Breaker

Ora kaya pemutus sirkuit kutub tunggal (1P) sing mung medhot kabel geni, 2 Pole DIN Rail Mount Miniature Circuit Breaker bakal nyelarasake kabel geni lan kabel nul nalika tripping, ngindhari risiko kejut listrik amarga elektrifikasi kabel nul, sing minangka faktor safety sing luwih dhuwur. Mulane, iku utamané cocok kanggo aplikasi sing mbutuhake pangayoman lengkap marang Gagal daya, kayata AC kluwarga, pemanas banyu, ngalih utama distribusi, peralatan daya cilik, lan sapiturute.

Napa Desain Rail DIN minangka Standar Industri?

1. Modularitas lan Fleksibilitas

Kaya bangunan karo pamblokiran, sampeyan bisa masang macem-macem pemutus sirkuit, piranti saiki ampas, kontaktor, utawa relay sisih-by-side ing rel.

Yen sirkuit mbutuhake cabang tambahan, sampeyan mung kudu nglebokake breaker anyar menyang papan sing kasedhiya ing rel-tanpa kudu ngganti kabeh papan distribusi.

2. Efficiency Instalasi ngédap

Kanggo tukang listrik, nginstal pemutus sirkuit miniatur sing dipasang ing rel DIN butuh sawetara detik. Dibandhingake karo cara meneng-tetep tradisional, wektu instalasi suda dening liwat 80%.

3. Standardisasi lan Interchangeability

Kanthi netepi standar IEC 60898, pemutus sirkuit PUGAO kanthi dimensi kompatibel karo merek kayata ABB, Schneider Electric, lan Siemens. Yen sampeyan kudu ngganti peralatan sing wis ana, produk kita dadi pengganti langsung.

4. Bocor panas lan Maintenance

Pemasangan rel nundha pemutus sirkuit, nggawe celah sirkulasi udara ing mburine sing nggampangake boros panas sing efektif.

Kanggo pangopènan, sampeyan mung kudu nyopot piranti tartamtu saka rel, ngilangi kebutuhan kanggo mbongkar kabeh kabinèt kabinèt.

Pemasangan DIN Rail vs. Fixed Mounting: Apa Bedane?

Skenario kanggo Milih Pemasangan Rel: Pemasangan rel minangka pilihan sing disenengi kanggo luwih saka 90% aplikasi pemutus sirkuit.

● kothak distribusi standar utawa lemari

● Kahanan sing mbutuhake instalasi batch (proyek teknik)

● Kahanan sing mbutuhake pangopènan utawa ekspansi ing mangsa ngarep

● Sistem distribusi listrik omah, komersial, lan paling industri

Fungsi

Proteksi kakehan: Nalika beban saiki ngluwihi Nilai dirating kanggo dangu, ing bimetal nang MCB mbengkongaken dening panas, micu mekanisme mechanical kanggo tumindak lan Cut mati sirkuit, nyegah baris saka overheating lan nyebabake geni.

Proteksi short-circuit: Nalika short-circuit ana ing baris lan saiki mundhak langsung, striker elektromagnetik cepet ngasilake pasukan Magnetik kuwat lan nyurung mekanisme link kanggo medhot kontak, nyadari tripping millisecond.

Isolasi lengkap: Sajrone pangopènan utawa mrikso, operasi manual saka mbobol sirkuit bisa bebarengan medhot baris geni lan garis nul, mesthekake yen peralatan ora electrified lan safeguarding safety operator.

Dwi ngawasi: DIN Rail Mount Miniatur Circuit Breaker iki bisa ngawasi status saiki saka garis geni lan nul baris ing wektu nyata, lan nglakokaké tumindak pangayoman langsung yen ana abnormality ing salah siji baris.

Kepiye cara nginstal pemutus sirkuit sing dipasang ing DIN kanthi bener?

Klebu pangiriman produk sampeyan, PUGAO nyedhiyakake pandhuan instalasi lan pangopènan sing lengkap; yen sampeyan nemoni masalah, hubungi tim dhukungan teknis sawise-sales. Minangka desain alur DIN nyederhanakake proses instalasi, kita uga bisa menehi rekomendasi adhedhasar praktik instalasi standar.

Langkah 1: Copot Power Supply

Sadurunge nindakake operasi apa wae, penting kanggo ngilangi sumber daya utama menyang kothak distribusi. Gunakake multimeter utawa tester voltase kanggo mriksa terminal sing mlebu; nerusake karya mung sawise konfirmasi sing ora ana voltase. Disaranake nganggo sarung tangan terisolasi lan kacamata safety.

Langkah 2: Priksa Lingkungan Instalasi

Priksa manawa rel DIN 35mm standar dipasang ing kothak distribusi. Mesthekake ana reresik cekap kanggo nggampangake boros panas lan pangopènan mangsa, lan konfirmasi sing alur wis aman fastened tanpa looseness sembarang.

Langkah 3: Pasang Circuit Breaker menyang Rel

Selarasake klip ndhuwur pemutus sirkuit karo rel DIN, banjur pencet mudhun nganti klip ngisor otomatis ngunci ing panggonan. Piranti kasebut kudu didandani kanthi aman lan bebas saka goyangan.

Desain modular ngidini kanggo instalasi sisih-by-side saka sawetara pemutus sirkuit.

Langkah 4: Sambungake Power lan Load Lines

Konfigurasi kabel standar kalebu nyambungake input daya menyang terminal ndhuwur lan output beban menyang terminal ngisor. Gunakake kabel sing cocog karo rating saiki sing ditemtokake (contone, kanggo pemutus 32A, disaranake bagean silang kabel ≥4mm²). Kencengake sekrup terminal kanggo nyegah sambungan sing longgar utawa panas banget.

Langkah 5: Verifikasi Wiring lan Status Instalasi

Konfirmasi yen kabeh sambungan kabel aman lan ora ana kabel kosong sing katon. Priksa polaritas lan urutan fase-iki penting banget kanggo sistem telung fase. Priksa manawa saklar pemutus sirkuit ana ing posisi "OFF" (pedhot).

Langkah 6: Power-On Testing

Sawise mulihake sumber daya utama, ngalih pemutus sirkuit menyang posisi "ON" kanggo nyoba operasi sing tepat. Priksa manawa ana swara sing ora normal, tandha-tandha overheating, utawa tripping sing ora dikarepake.

FAQ

1. Apa sampeyan perusahaan dagang utawa pabrikan?

Kita minangka pabrik profesional kanthi pengalaman 10 taun ing DIN Rail Mount Miniature Circuit Breaker.

2. Apa sampeyan nampa layanan khusus?

Kita nyedhiyakake layanan OEM / ODM, kita bisa nyithak logo merek sampeyan ing produk. Tim teknis lan kutipan profesional bisa menehi solusi sing marem miturut gambar lan syarat parameter.
