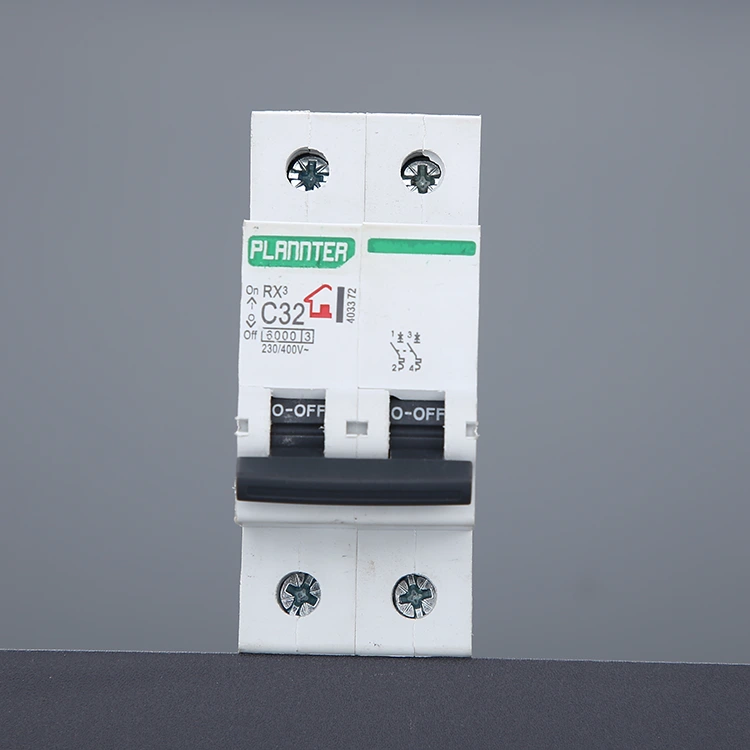

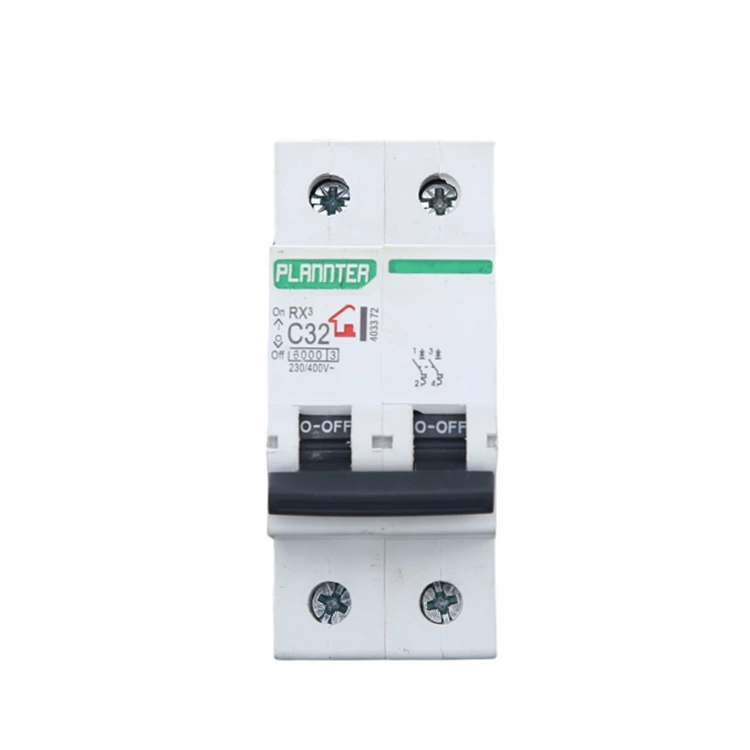

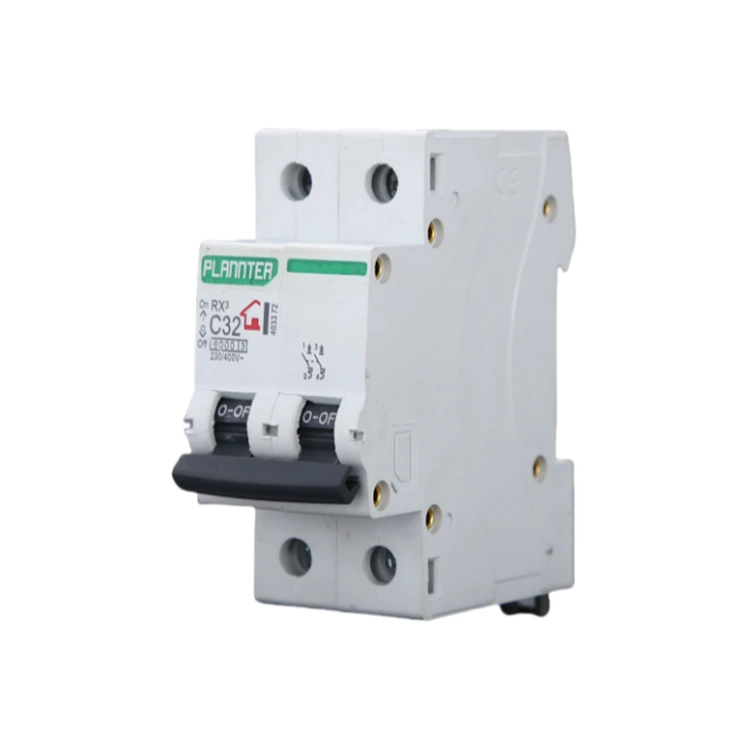

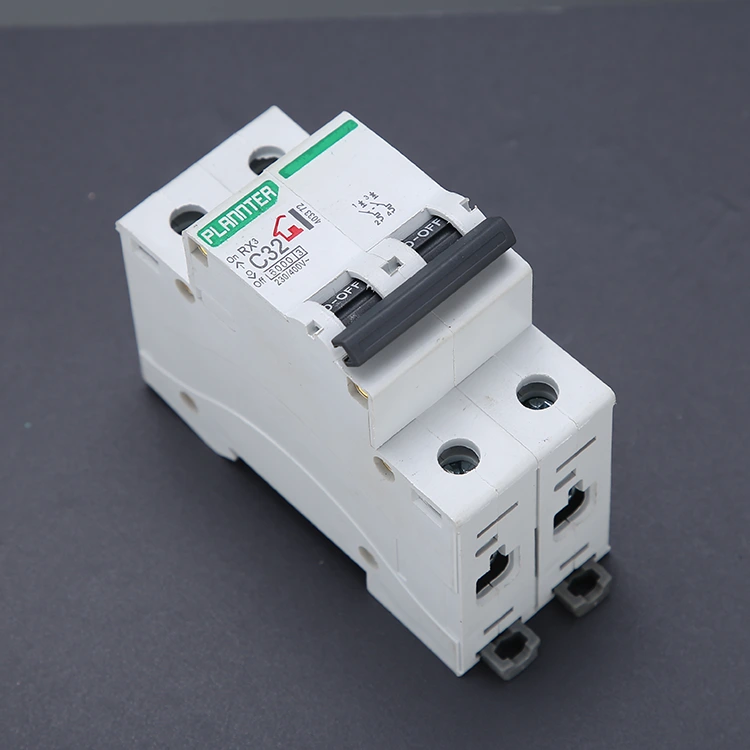

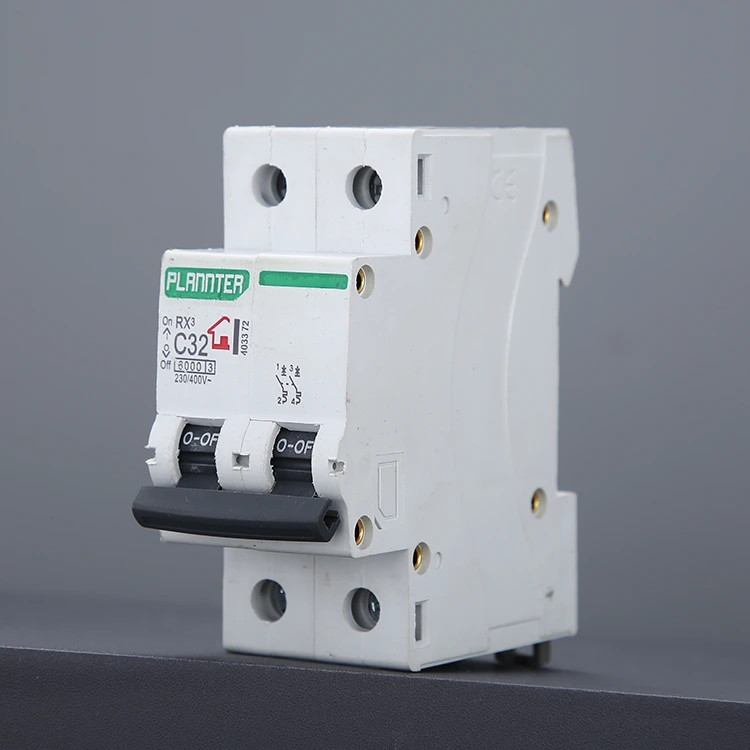

DZ47 Air-Switch Circuit Breaker

DZ47 Air-Switch Circuit Breaker kualitas dhuwur ditawakake pabrik PUGAO (Plannter Electric), minangka piranti proteksi listrik sing digunakake ing sirkuit AC, kanthi rong kutub independen, bisa ngethok kabel geni lan kabel nol ing sirkuit ing wektu sing padha. Ngawasi owah-owahan saiki ing sirkuit ing wektu nyata liwat mekanisme stripping Magnetik termal dibangun ing utawa mekanisme stripping elektronik, lan nalika sirkuit overloaded, short-circuited lan kahanan ora normal liyane, DZ47 Air-Switch Circuit Breaker bisa cepet lan kanthi otomatis pedhot kanggo Cut mati sumber daya, Nyingkiri karusakan peralatan, geni sirkuit lan safety liyane kacilakan. sertifikat.

Prinsip Kerja

DZ47 Air-Switch Circuit Breaker minangka produk standar banget. Proses manufaktur lan teknologi canggih PUGAO nggunakake telung prinsip operasi inti: tripping termal, tripping magnetik, lan pemadam busur udara. Produk kita nyedhiyakake proteksi sing dipercaya kanggo ewonan sistem listrik ing saindenging jagad.

1. Thermal Trip

Pemutus sirkuit ngemot jalur bimetal sing kasusun saka rong logam kanthi koefisien ekspansi termal sing beda. Nalika arus sirkuit ngluwihi nilai sing dirating nanging durung tekan tingkat sirkuit cendhak, panas sing diasilake arus kasebut nyebabake jalur bimetallic mlengkung ing sisih siji.

Sawise mlengkung menyang sudut prasetel, micu sambungan mekanik, nyebabake pemutus sirkuit trip. Nggunakake 14 taun pengalaman kalibrasi akumulasi, strip bimetallic kita digawe saka bahan kemurnian dhuwur, asil ing respon sensitif lan konsisten kanggo fluktuasi saiki.

2. Trip Magnetik

Pemutus sirkuit ngemot kumparan elektromagnetik. Nalika ana short circuit, saiki langsung mundhak kaping pirang-pirang utawa malah puluhan kaping nilai normal. Arus gedhe iki ngasilake medan magnet sing kuat ing kumparan, langsung narik armature elektromagnet kaya piston.

Armature langsung mengaruhi mekanisme tripping, entuk daya cepet-cepet tingkat milidetik.

Pabrik kita nggunakake tembaga konduktivitas dhuwur lan proses welding titik otomatis kanthi otomatis kanggo mesthekake mekanisme kasebut ora macet utawa gagal ing pengaruh saiki frekuensi dhuwur.

3. Sistem Arc Extinguishing

Sanalika kontak kasebut kapisah, arus voltase dhuwur ngeculake udhara, ngasilake busur suhu dhuwur, sing ditarik menyang ruangan pemadam busa sing dirancang khusus. Multiple lapisan saka kothak logam dibagi busur menyang sawetara bagean cilik, cooling kanthi cepet lan extinguishing kanggo nyegah kontak obaran.

Seri DZ47 kita ngoptimalake Kapadhetan susunan kothak pemadam busur, kanthi efektif nglindhungi komponen internal sanajan ing kahanan sing kerep tripping.

Kaluwihan Teknis

PUGAO's DZ47 Air-Switch Circuit Breaker nggunakake teknologi pemutus termo-magnetik kinerja dhuwur kanggo njamin operasi sing akurat lan dipercaya ing macem-macem kondisi operasi sing rumit. Produk kasebut nduweni kaluwihan inti ing ngisor iki:

Kapasitas mecah dhuwur: model standar nduweni kapasitas mecah nganti 6kA, sing nyukupi syarat proteksi sirkuit cendhak jaringan listrik kutha lan lingkungan industri.

Aplikasi voltase Wide: ndhukung sistem AC 230/400V, kompatibilitas sing kuat, bisa ditrapake kanggo macem-macem standar jaringan listrik nasional lan regional.

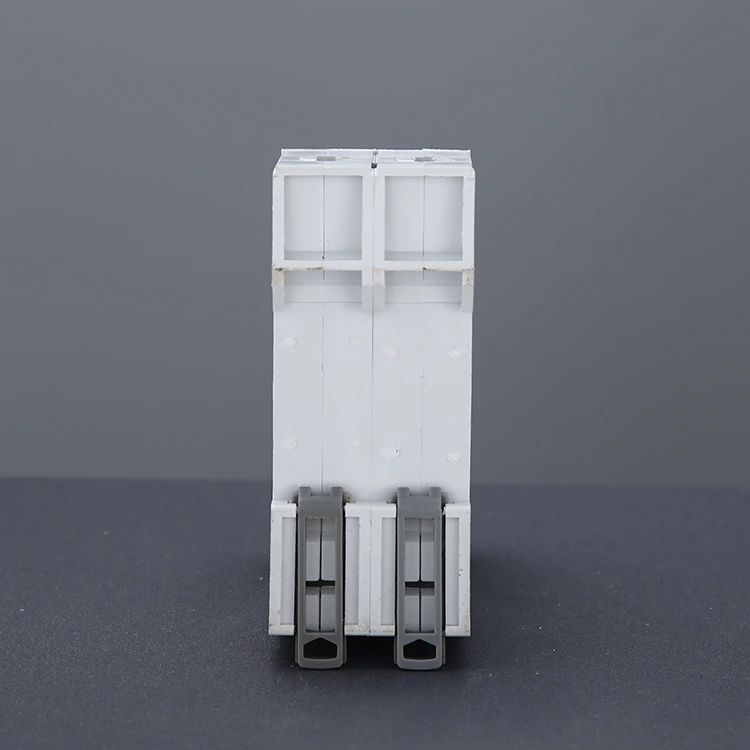

Desain modular: ukuran kompak, ndhukung pemasangan rel DIN, gampang digabungake ing kabeh jinis kothak distribusi lan lemari kontrol.

Kemampuan pemadam busur sing kuat: DZ47 Air-Switch Circuit Breaker nganggo struktur sing nggabungake spacer keramik multi-lapisan lan gril pemadam busur logam, sing kanthi efektif nyuda busur lan ndawakake umur layanan.

Umur mekanik sing dawa: sawise tes sing ketat, umur operasi mekanik nganti luwih saka 10,000 kali.

FAQ

P: Apa pemutus sirkuit seri DZ47 bisa digunakake ing sistem DC?

A: Ora Seri DZ47 minangka saklar udara sing dirancang khusus kanggo AC. Alternating current (AC) nduweni karakteristik zero-crossing, lan kothak pemadam busur internal kanthi efektif mateni busur.

Arus searah (DC) ora nduweni karakteristik nul-nyebrang. Nggunakake pemutus sirkuit AC bisa nyebabake busur sing ora bisa dipateni, bisa nyebabake geni. Yen sampeyan duwe kabutuhan sistem solar utawa baterei, hubungi kita kanggo specifications DC Circuit Breaker tartamtu.

P: Kepiye carane milih antarane telung kurva tripping sing beda (B, C, lan D)?

A: Pilihan gumantung saka jinis beban sampeyan:

Tipe B (3-5In): Cocog kanggo beban arus inrush sing sithik, kayata pemanas resistif murni lan peralatan komputer.

Tipe C (5-10In): Spesifikasi sing paling umum, cocok kanggo perlengkapan lampu, peralatan rumah tangga umum, lan distribusi daya komersial.

Tipe D (10-14In): Cocog kanggo peralatan kanthi arus wiwitan sing dhuwur banget, kayata motor cilik, kompresor, utawa trafo industri.

Pugao duwe tim teknis profesional sing bisa menehi saran pilihan sing akurat adhedhasar gambar teknik sampeyan. Hubungi kita kanggo ngirim syarat lan entuk penawaran gratis!

Kanggo pitakonan teknis luwih lanjut, hubungi insinyur kita langsung; kita bakal nanggapi kanthi cepet.
