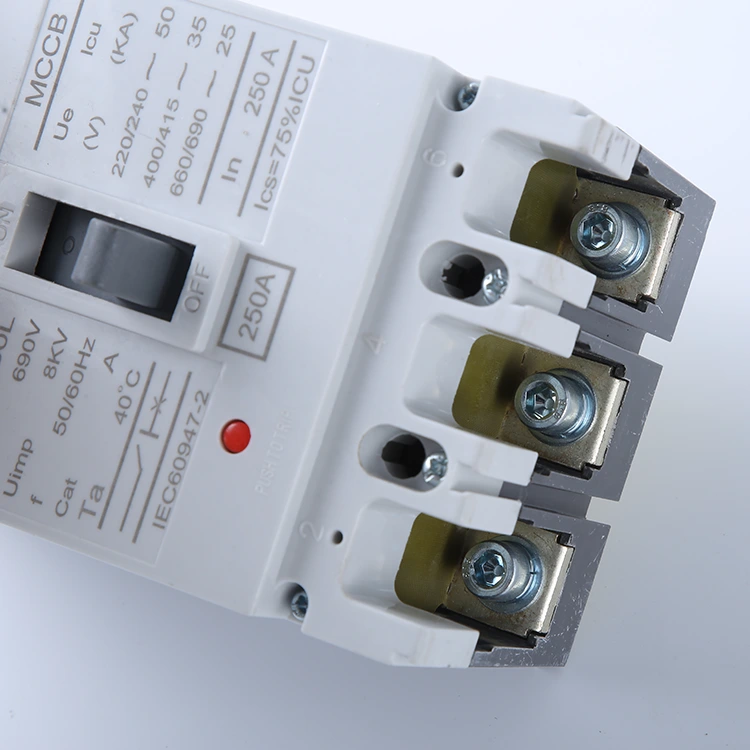

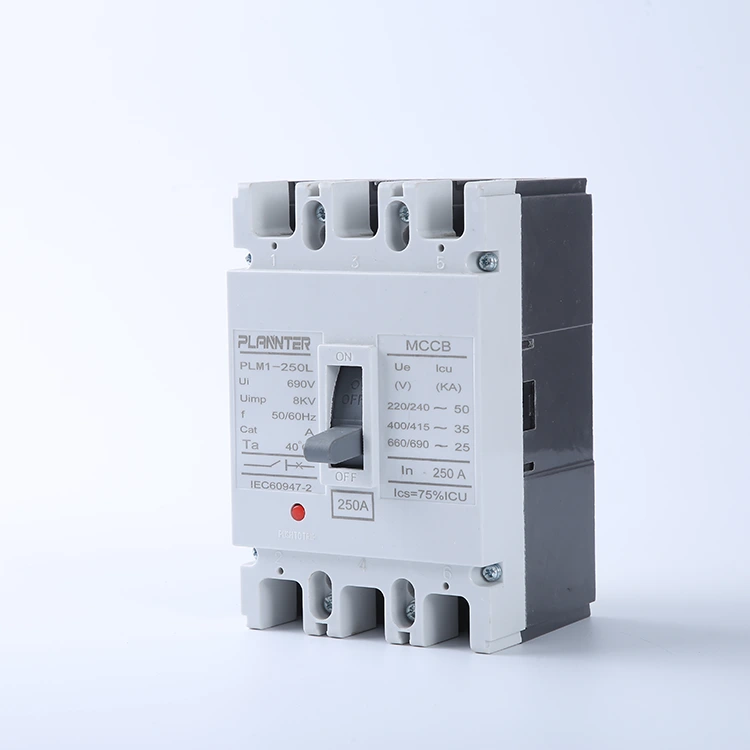

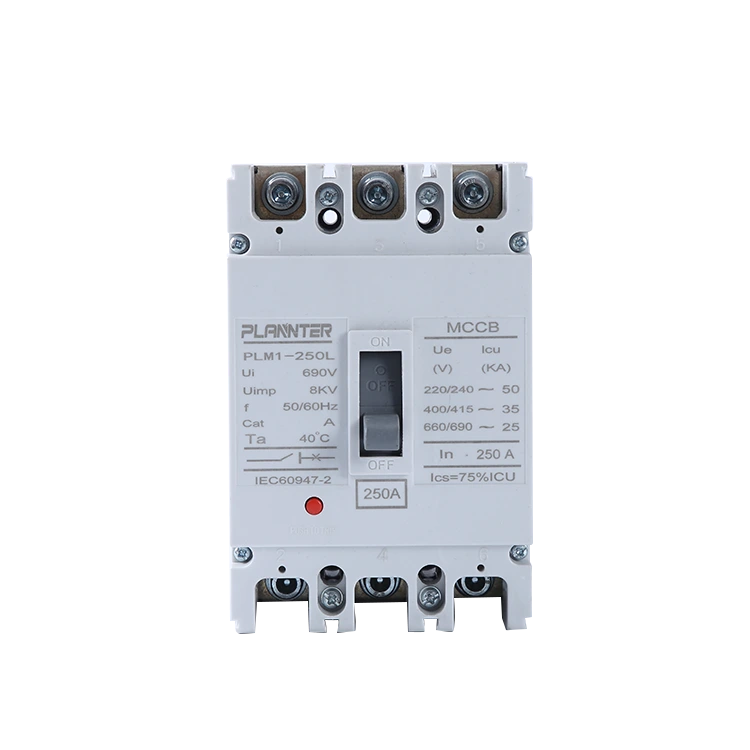

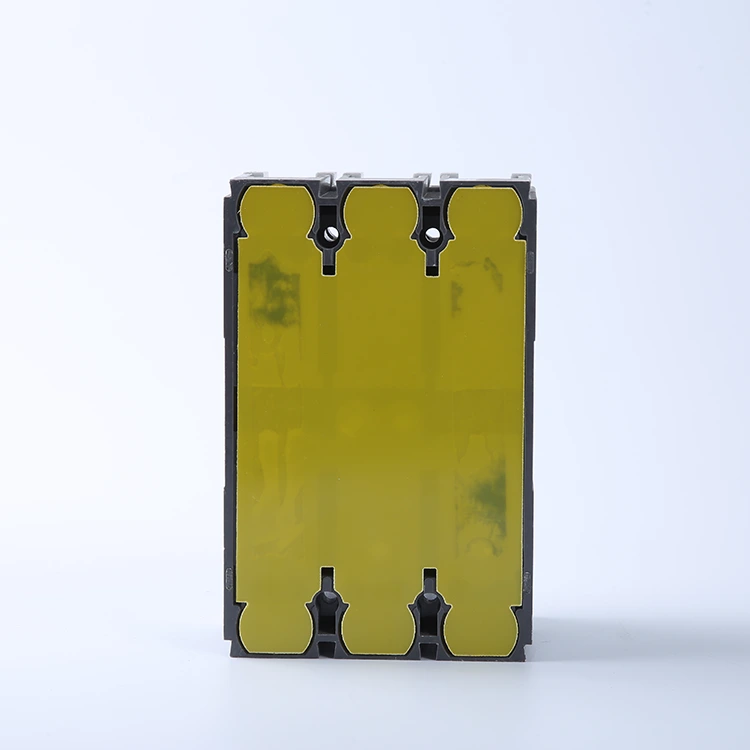

AC High Voltage Molded Case Circuit Breaker

AnAC High Voltage Molded Case Circuit Breakerminangka piranti proteksi sirkuit sing kuat sing dirancang kanggo nangani beban arus sing dhuwur lan kahanan sirkuit cendhak sing ekstrem. Iki minangka "pertahanan pungkasan" kanggo sistem tenaga sampeyan, njamin gangguan sanajan ana ing kahanan sing salah.

Dibangun kanthi bahan tahan busur lan tahan impact, pemutus iki nyedhiyakake kinerja sing stabil kanthi dimensi, dadi inti sing bisa dipercaya ing lemari kontrol daya kanggo operasi skala gedhe.

Fitur lan Spesifikasi Utama

Range Tegangan

Rated Tegangan Operasi:AC 400V/690V; AC High Voltage Molded Case Circuit Breaker cocok kanggo aplikasi distribusi daya voltase dhuwur kelas industri lan ndhukung sistem telung fase, telung kabel.

Kinerja Isolasi:Nduwe voltase tahan frekuensi daya 3000V lan voltase tahan impuls 8kV, njamin keamanan insulasi ing lingkungan voltase dhuwur.

Breaking Kapasitas

Sirkuit Pendek Ultimate BrKapasitas mangan:Icu tekan nganti 65kA–100kA, mbisakake interupsi sirkuit kanthi cepet sajrone gangguan sirkuit cendhak ekstrim kanggo dadi garis pertahanan pungkasan sistem.

Kapasitas Pemutus Sirkuit Pendek Service:Ics ≥ 50kA, ngidini piranti kanggo tetep operasional sanajan sawetara gangguan fault, saéngga nyuda biaya pangopènan.

Ratings saiki

Rated saiki:Nyakup sawetara 250A–1600A, ndhukung spesifikasi standar kayata 250A, 400A, 630A, 800A, 1000A, 1250A, lan 1600A kanggo nampung macem-macem syarat beban.

Setelan Trip sing bisa diatur:Nampilake sawetara trip termal 80%–100% In lan jarak trip magnetik 4–10 In, mbisakake proteksi selektif kanggo nyegah gangguan tripping.

Kondisi Operasi

Suhu sekitar:-25°C nganti +70°C, bisa nahan fluktuasi suhu ekstrem ing lingkungan industri.

Cara Pemasangan:Tipe tetep utawa bisa ditarik; ndhukung horisontal / sambungan busbar vertikal lan kompatibel karo ukuran instalasi kabinet distribusi standar.

Kelas Proteksi:IP20 (kanggo instalasi kabinet); omah digawe saka plastik engineering tahan suhu dhuwur, tahan impact lan tundhuk karo standar IEC 60947-2.

Bentenipun Key: Low Voltage vs High Voltagers Breakers

Ngerteni bedane antarane proteksi Tegangan Rendah (LV) lan Tegangan Tinggi (HV) penting kanggo milih peralatan sing pas kanggo sistem distribusi tenaga. Mangkene carane mbandhingake:

Pemutus Tegangan Rendah (LV).

• Range Tegangan:Biasane dirating kanggo sistem nganti **1000V AC**. Rating umum kalebu 240V lan 400V kanggo panggunaan omah lan komersial entheng.
• Aplikasi:Digunakake akeh ing papan distribusi kluwarga, bangunan komersial cilik, lan proteksi sirkuit pungkasan (cahaya, soket).
• Ukuran & Kompleksitas:Umumé kompak (contone, MCBs) lan prasaja ing desain, fokus ing kakehan dhasar lan pangayoman short-circuit tanpa sistem kontrol busur Komplek.

Pemutus Tegangan Tinggi (HV).

• Range Tegangan:Dirancang kanggo sistem voltase medium nganti dhuwur, asring saka **3.3kV nganti 72.5kV** utawa luwih dhuwur.
• Arc Extinguishing:Amarga voltase dhuwur nggawe busur kuat, breakers iki (kaya kitaAC High Voltage Molded Case Circuit Breaker) mbutuhake teknologi arc-quenching canggih, kayata botol vakum, gas SF6, utawa kothak khusus, supaya bisa ngganggu arus kanthi aman.
• Aplikasi:Penting kanggo tanduran industri abot, stasiun pembangkit listrik, trafo gedhe, lan feeder distribusi utama sing linuwih kritis.
• Proteksi:Asring dilengkapi unit trip elektronik sing canggih kanggo koordinasi selektif sing tepat lan kemampuan remot kontrol.

Apa Jinis Pemutus Sirkuit Tegangan Tinggi?

Pemutus sirkuit voltase dhuwur dikategorikake kanthi medium sing digunakake kanggo mateni busur listrik. Milih jinis sing bener penting kanggo safety lan efisiensi sistem.

Pemutus Sirkuit Vakum (VCB)

• Prinsip:Migunakake vakum (tekanan <10⁻⁴ Pa) minangka medium quenching lan insulasi busur. Ora ana molekul gas dadi angel banget kanggo busur kanggo njaga awake dhewe.
• Fitur utama:Ukuran kompak, umur layanan dawa, lan operasi tanpa pangopènan. Padha ramah lingkungan amarga ora nggunakake gas utawa lenga.
• Aplikasi:Dominasi ing voltase medium (nganti 40.5kV) aplikasi switchgear njero ruangan.

SF6 Circuit Breaker

• Prinsip:Migunakake gas Sulfur Hexafluoride (SF6), sing nduweni kekuatan insulasi ~2.5x luwih saka udhara lan kemampuan arc-quenching ~100x luwih apik tinimbang hawa.
• Fitur utama:Kinerja sing apik banget ing jaringan transmisi voltase dhuwur (HV) lan voltase ekstra dhuwur (EHV). Padha dipercaya nanging mbutuhake sealing ketat kanggo nyegah bocor gas.
• Aplikasi:Digunakake ing gardu lan saluran transmisi voltase dhuwur ruangan (luwih saka 72.5kV).

Air Blast Circuit Breaker

• Prinsip:Migunakake jeblugan tekanan dhuwur saka udhara sing dikompres kanggo nyebul busur, adhem lan mateni kanthi cepet.
• Fitur utama:Operasi cepet lan aman geni (ora ana lenga). Nanging, dheweke rame lan mbutuhake sistem kompresor udara sing kompleks.
• Aplikasi:Historis digunakake kanggo voltase dhuwur banget (EHV) sistem, sanadyan umumé diganti dening SF6 lan VCBs ing kothak modern.

Ngendi MCCB Tegangan Tinggi AC pas?

Nalika VCBs lan SF6 breakers nangani voltase tingkat transmisi, ingMCCB Tegangan Tinggi ACdirancang kanggo distribusi voltase medium industri (contone, 690V nganti 3,6kV). Iki nyepetake celah ing antarane pemutus voltase rendah standar lan switchgear voltase dhuwur sing gedhe, menehi perlindungan sing kuat kanggo mesin abot lan pusat tenaga.

FAQ

Apa rating voltase (Un)?

Tegangan operasional sing dirating (Un) kanggo kitaMCCB Tegangan Tinggi ACbiasane kisaran nganti **690V AC**. Rating iki njamin breaker bisa kanthi aman operate lan isolasi sirkuit ing lingkungan industri voltase dhuwur, kayata pusat daya gedhe lan mesin abot.

Bisa nggunakake MCCB standar kanggo sisih utami trafo?

Ya, nanging mbutuhake pilihan sing ati-ati. Breaker kudu nangani arus inrush trafo tanpa gangguan tripping. kitaMCCB Tegangan Tinggi ACseri fitur setelan trip Magnetik luwes (contone, 4-10 kaping Ing), ngijini sampeyan kanggo nyetel batesan cukup dhuwur kanggo ngidinke arus inrush nalika isih menehi pangayoman short-circuit.

Apa kisaran saiki sing khas?

Pemutus sirkuit kasus cetakan voltase dhuwur umume nutupi kabutuhan ampere sing luwih dhuwur dibandhingake karo pemutus miniatur standar. Kisaran kita biasane kalebu saka250A nganti 2500A, nggawe cocok kanggo feeder distribusi utama lan beban industri gedhe.

Kepiye bedane karo sekring?

• Bisa direset:Ora kaya sekring sing kudu diganti sawise fault, MCCB bisa direset sawise tripping.
• Pangaturan:MCCBs ngidini setelan trip luwes (termal lan Magnetik), nawakake koordinasi pangayoman tepat sing sekring tetep ora bisa nyedhiyani.
• Ngalih:MCCB bisa dadi saklar manual kanggo medhot daya kanggo pangopènan.

Apa sing kedadeyan yen aku nggunakake pemutus AC ing sistem DC?

Aja nindakake iki.Pemutus AC gumantung ing arus bolak-balik nyebrang nol kanggo mateni busur listrik. Arus DC ora ngliwati nol, tegese busur ora bakal mati lan bisa nyebabake geni utawa bledosan. Sampeyan kudu nggunakake breaker sing dirating khusus kanggo aplikasi DC.

Kepiye carane ngganti MCCB voltase dhuwur kanthi aman?

Safety iku paling penting. Tindakake langkah iki:

1. De-energize:Pateni sumber daya hulu lan verifikasi voltase nol.
2. Lockout/Tagout:Aplikasi piranti lockout kanggo nyegah ora sengaja re-energizing.
3. Putus sambungan:Copot kabel baris lan mbukak (lan netral yen ana).
4. Ganti:Copot unit lawas lan pasang sing anyarAC High Voltage Molded Case Circuit Breaker, mesthekake kabeh sambungan wis torqued kanggo specifications pabrikan.
