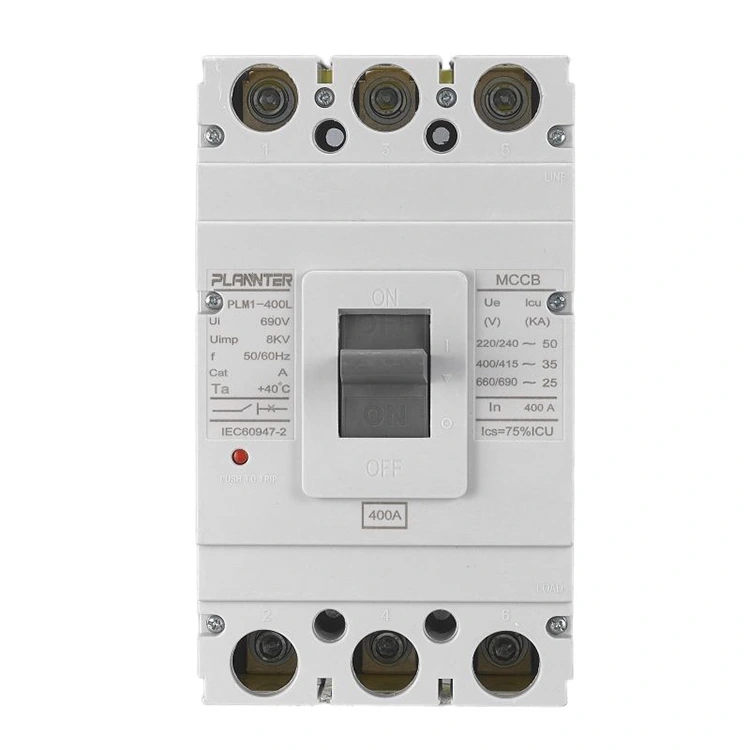

Listrik 400A AC Molded Case Circuit Breaker

Spesifikasi Teknis Listrik 400A AC MCCB

• Rated Saiki (Ing):400A
• Rated Tegangan Operasional (Ue):AC 400V / 415V
• Rated Insulation Voltage (Ui):Nganti AC 800V
• Frekuensi Rated:50 / 60 Hz
• Jumlah kutub:3P / 4P opsional
• Kapasitas Breaking (Icu):50kA - 65kA (IEC 60947-2)
• Rated Service Breaking Capacity (ICs):75% - 100% saka Icu
• Tipe Unit Trip:Thermal-Magnetik / Elektronik (opsional)
• Karakteristik Trip:Kakehan luwes lan proteksi short-circuit tetep / luwes
• urip mekanik:≥ 10.000 operasi
• Urip Listrik:≥ 20.000 operasi
• Bahan kontak:Perak-timah oksida alloy
• Cara Instalasi:Pemasangan tetep
• Tipe sambungan:Sambungan ngarep / mburi opsional
• Mekanisme operasi:Operasi manual kanthi mekanisme bermotor opsional
• Tingkat perlindungan:IP20 (luwih dhuwur karo enclosure)
• Suhu sekitar:-5°C nganti +40°C
• Kepatuhan standar:IEC 60947-2, ISO9001

Fitur produk:

√ Kapasitas breaking tekan 65 kA

√ 400 A rating saiki operasional

√ Kontak digawe saka paduan perak impedansi rendah

√ Sistem linkage papat bar kanthi kacepetan dhuwur

√ Konstruksi kompak, instalasi langsung

√ Lulus verifikasi resistensi loop sing ketat

√ Manufaktur otomatis njaga keseragaman

√ Langsung gangguan sirkuit cendhak

√ Pengamanan sirkuit hilir sing bisa dipercaya

√ Irit biaya kanthi nyuda kabutuhan pangopènan

Kaluwihan Key 400A AC MCCB

Penanganan Arus Tinggi:

• Dirating ing 400A kanggo ngatur beban abot ing sistem electrical gedhe
• Ndhukung operasi dipercaya saka panel utama lan peralatan hilir

Setelan Trip sing bisa diatur:

• Unit trip termal-magnetik ngidini pangaturan sing apik kanggo kakehan lan proteksi sirkuit cendhak
• Ngoptimalake proteksi adhedhasar jinis beban lan skenario aplikasi

Kapasitas breaking dhuwur:

• Kapasitas breaking Ultimate (Icu) 50–65 kA saben standar IEC 60947-2
• Cepet interrupts arus fault abot kanggo nglindhungi peralatan lan kabel

Desain kompak:

• Solusi ngirit ruang dibandhingake karo pemutus sirkuit pigura tradisional
• Gampang kanggo nginstal lan njaga ing papan panel lan unit distribusi daya

Aksesoris serbaguna:

• Kontak tambahan opsional, trip shunt, lan modul weker kanggo integrasi sistem
• Kompatibel karo macem-macem kontrol lan persiyapan ngawasi

Daya tahan lan linuwih:

• Kontak paduan perak-timah oksida kanthi stamping presisi lan welding laser
• Urip listrik ngluwihi 20.000 siklus lan resistensi kontak kurang ing 35 mikro-ohms
• Déwan lan kalibrasi lanjutan njamin kekuwatan lan kinerja operasi sing konsisten

Peningkatan Keamanan:

• Kuk magnet baja silikon kanthi permeabilitas dhuwur njamin respon trip sirkuit cendhak sub-10ms
• 100% inspeksi pabrik kanthi sekrup terminal sing dikalibrasi torsi lan verifikasi resistensi loop
• Perlindhungan sing dipercaya marang kesalahan listrik lan safety personel sing luwih apik

FAQ

Apa aplikasi utama MCCB 400A?

• The Electrical 400A AC Molded Case Circuit Breaker digunakake ing panel distribusi daya utama kanggo industri, komersial, lan sistem omah gedhe.
• Nglindhungi sirkuit saka kakehan, sirkuit cendhak, lan arus fault.
• Njamin operasi sing dipercaya saka peralatan hilir kaya motor, trafo, lan peralatan gedhe.

Apa setelan trip 400A bisa diatur?

• Ya, MCCB nduweni unit trip termal-magnetik kanthi setelan sing bisa diatur.
• Ngidini pangaturan dhewe adhedhasar jinis beban lan syarat safety.
• Mbantu nyegah gangguan tripping nalika njaga pangayoman efektif.

Apa bedane antarane MCCB 3P lan 4P 400A?

• 3P MCCB: Nglindhungi sirkuit telung fase, supaya garis netral ora rusak.
• 4P MCCB: Nglindhungi sirkuit telung fase plus garis netral, nawakake pedhot lengkap.
• Pilihan gumantung saka syarat sistem lan standar safety.

Apa ukuran kabel sing kudu digunakake kanggo MCCB 400A?

• Ukuran kabel gumantung saka jinis instalasi, bahan insulasi, lan drop tegangan sing diidini.
• Biasane, MCCB 400A dipasangake karo kabel saka 120 mm² nganti 185 mm² konduktor tembaga.
• Hubungi Pugao Electric kanggo rekomendasi sing tepat adhedhasar kahanan proyek tartamtu.

Sepira kerepe MCCB 400A kudu dites?

• Pemriksaan periodik dianjurake, biasane saben 6-12 sasi kanggo sistem kritis.
• Tes operasi mekanik, respon trip, lan integritas sambungan.
• Mesthekake Pemutus Sirkuit Kasus Cetakan Listrik 400A AC njaga proteksi sing dipercaya sajrone umur layanan.
