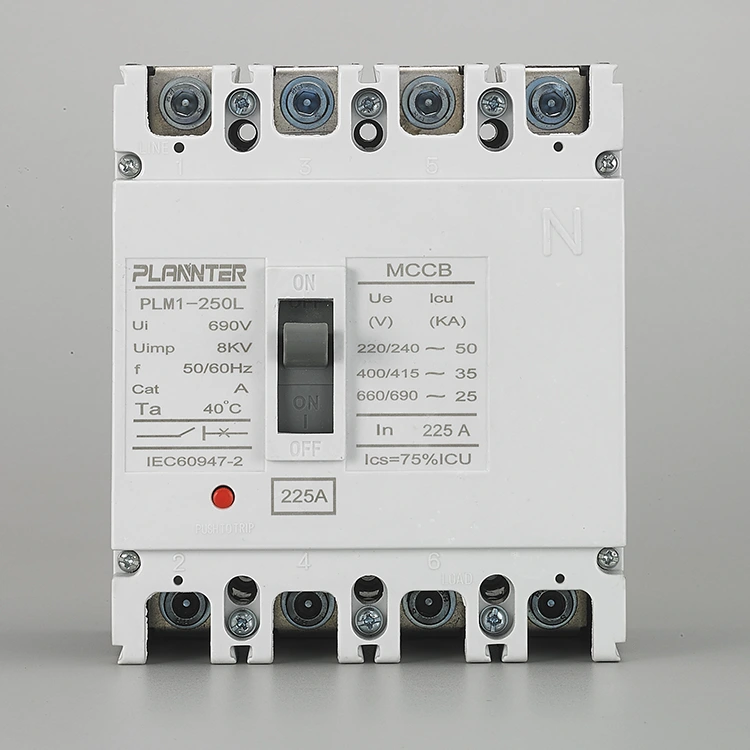

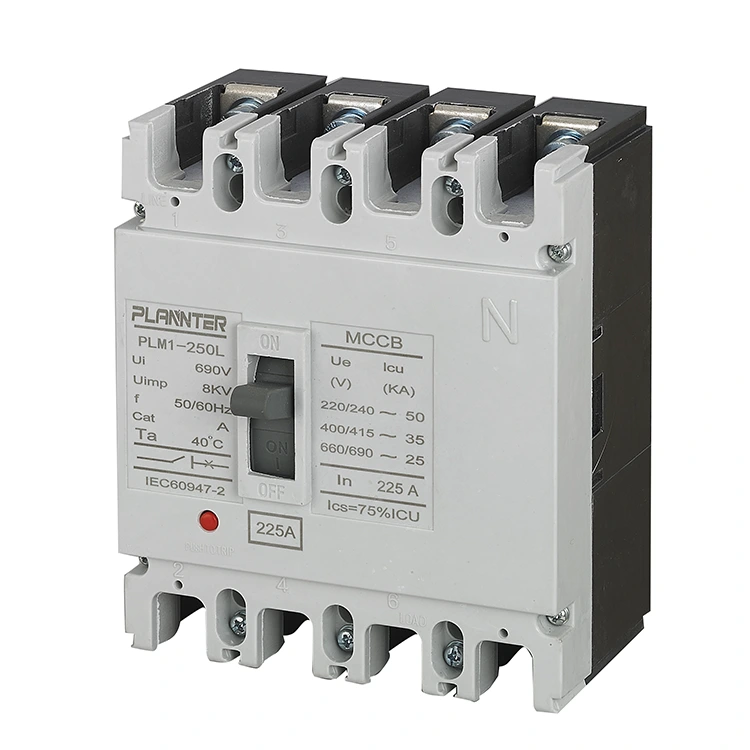

AC 4 Pole Molded Case Circuit Breaker 225A

Apa sing AC 4 Pole Molded Case Circuit Breaker 225A?

IngAC 4 Pole Molded Case Circuit Breaker 225Aminangka piranti proteksi listrik khusus sing dirancang kanggo njaga sirkuit telung fase kanthi garis netral (L1, L2, L3, N). Dirating kanggo 225 Amperes, serves minangka komponèn inti kanggo distribusi daya penengah, nglindhungi peralatan hilir saka overloads lan short circuits nalika mesthekake total sistem isolasi.

Cara Kerja, Operasi, lan Debug

Mekanisme Operasional

Unit kasebut nduweni mekanisme operasi manual sing jelas lan responsif kanthi umpan balik taktil sing béda. Posisi gagang ditandhani kanthi jelas:

• ON:Sirkuit ditutup lan diaktifake.
• OFF:Sirkuit mbukak lan de-energized.
• TRIPPED:Posisi penengah sing nuduhake kesalahan wis kedadeyan.

Prinsip Kerja

AC 4 Pole Molded Case Circuit Breaker 225A nggunakake unit trip magnetik termal kanggo proteksi dual-layer:

• Proteksi Thermal (Kakehan):Nggunakake unsur bimetallic kanggo nyedhiyani tripping kuwalik-wektu. Sing luwih dhuwur saiki kakehan, luwih cepet trip.
• Proteksi Magnetik (Short Circuit):Nyedhiyakake respon cepet kanggo mbusak arus kesalahan gedhene dhuwur (nganti puluhan kA) langsung.

Commissioning & Aksesoris

Seri nawakake expandability kuwat kanggo kabutuhan aplikasi tartamtu. Komisi kalebu nginstal tambahan sing dibutuhake menyang slot sing wis ditemtokake:

• Kontak Bantu:Kanggo sinyal remot saka status breaker kang.
• Rilis Shunt:Ngidini kanggo remot tripping / mbukak breaker.
• Release Undervoltage:Kanthi otomatis lelungan breaker yen voltase mudhun ing tingkat aman.
• Modul RCD:Nambah perlindungan bocor bumi kanggo safety lengkap.

Fitur lan Spesifikasi Teknis Utama

Kapasitas

Rated saiki saka225A, cocok kanggo beban distribusi penengah.

Kutub

4-Pole (4P):Nglindhungi telung fase plus netral, njamin isolasi lengkap sirkuit.

Tegangan

Dirancang kanggo jaringan distribusi AC standar (biasane 400V/690V AC).

Unit Trip

StandarThermal-Magnetikunit karo setelan luwes utawa tetep gumantung ing varian model.

Interrupt Ratings

Kapasitas putus hubung singkat (Icu) dhuwur sing bisa nangani puluhan kilomperes kanthi aman.

Pemasangan

Migunakake amansambungan bolted, njamin antarmuka listrik sing bisa dipercaya kanggo aplikasi saiki dhuwur.

Konstruksi

Desain kasus cetakan sing kuat sing tahan impact lan dimensi sing stabil.

Jaminan Kualitas & Pangiriman

Ing Pugao Electric, prinsip kita yaiku "nyegah cacat supaya ora maju menyang tahap sabanjure."

• 100% Inspeksi:Saben unit ngalami uji mekanik, listrik, lan lingkungan sadurunge dikirim.
• Kemasan Kelas Ekspor:AC 4 Pole Moulded Case Circuit Breaker 225A diamanake kanggo tahan nangani jarak adoh.
• Pangiriman Cepet:Model reguler asring kasedhiya saka persediaan, dene pesenan sing disesuaikan ngetutake garis wektu produksi sing dikonfirmasi.

<

Spesifikasi produk

FAQ

Apa nggunakake 4-Pole tinimbang 3-Pole?

Pemutus 4-pole medhot kabeh telung faselankonduktor netral bebarengan. Iki penting kanggo:

• Keamanan:Njamin isolasi total sirkuit kanggo personel pangopènan.
• Sistem Daya Serep:Dibutuhake kanggo ngalih transfer (ATS) kanggo nyegah puteran netral-kanggo-lemah nalika ngoper antarane daya lan daya generator.
• Mitigasi Harmonik:Nglindhungi saka arus netral sing disebabake dening beban non-linear (kayata VFD lan komputer).

Apa rating voltase?

IngAC 4 Pole Molded Case Circuit Breaker 225Abiasane dirating kanggo voltase distribusi industri standar, umum ndhukung400V kanggo 690V ACsistem. Mangga deleng nameplate tartamtu ing unit kanggo voltase operasional dirating pas (Ue) lan voltase jampel (Ui).

Apa Tipe Unit Trip?

Model standar nggunakake aUnit Trip Termal-Magnetik:

• termal:Nyedhiyakake pangayoman kuwalik-wektu marang overloads nggunakake Strip bimetallic.
• Magnetik:Nyedhiyakake pangayoman langsung marang sirkuit cendhak.

Cathetan: Unit trip elektronik bisa uga kasedhiya kanggo setelan sing luwih akurat.

Apa kapasitas breaking?

Kapasitas breaking (Icu) beda-beda miturut varian model tartamtu nanging dirancang kanggo nangani arus kesalahan sing signifikan khas distribusi penengah. IngAC 4 Pole Molded Case Circuit Breaker 225Aumume nawakake kapasitas bejat kiro-kiro saka25kA nganti 85kA(ing 400V), mesthekake bisa aman ngganggu sirkuit cendhak tanpa karusakan.
