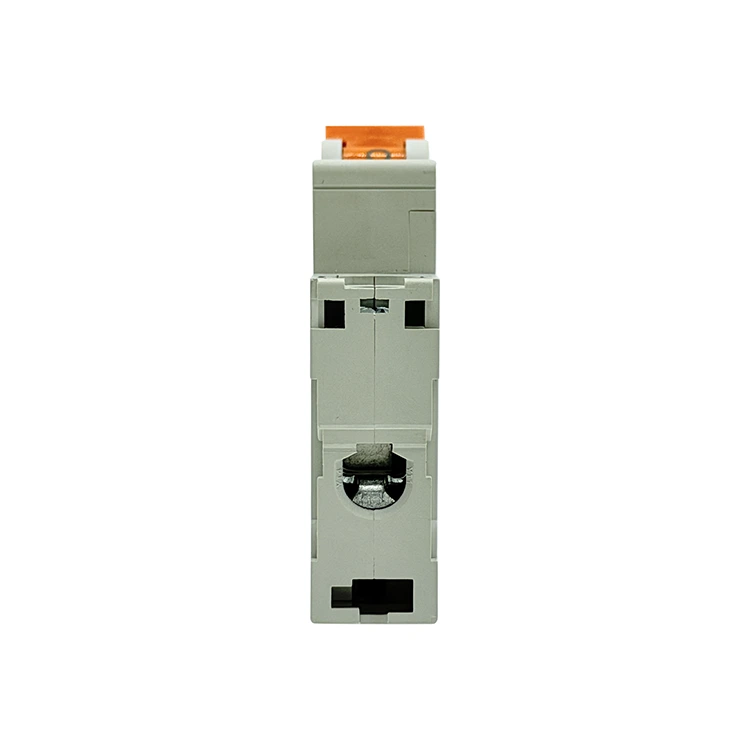

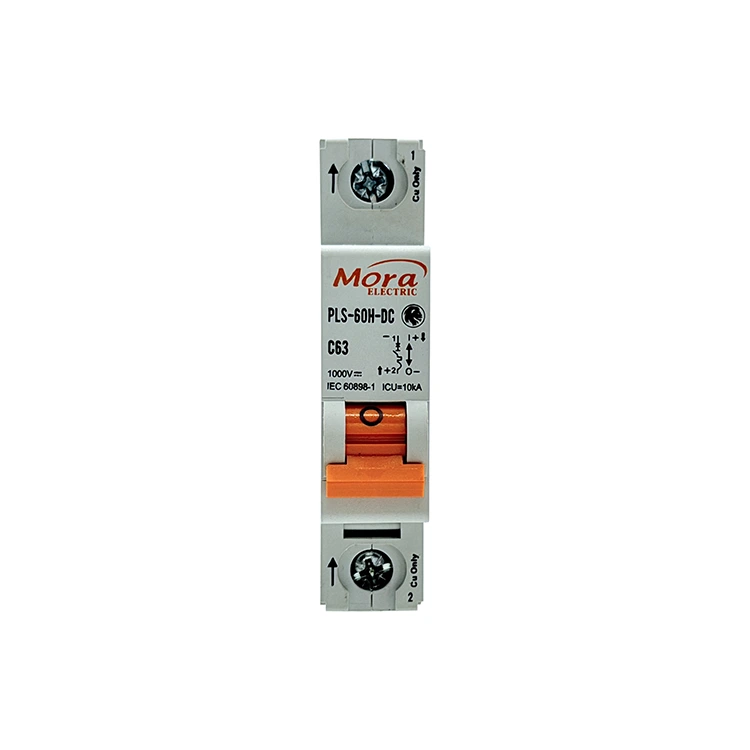

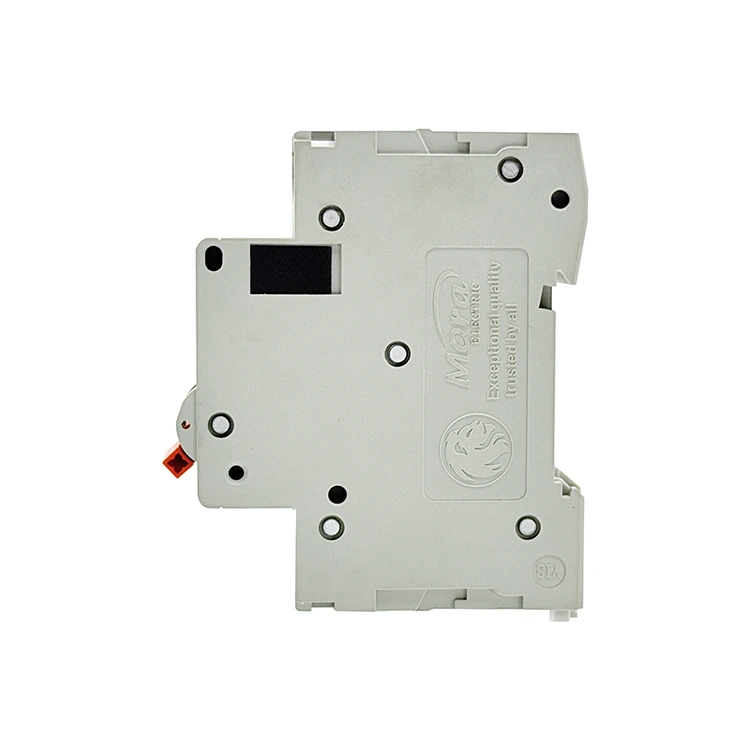

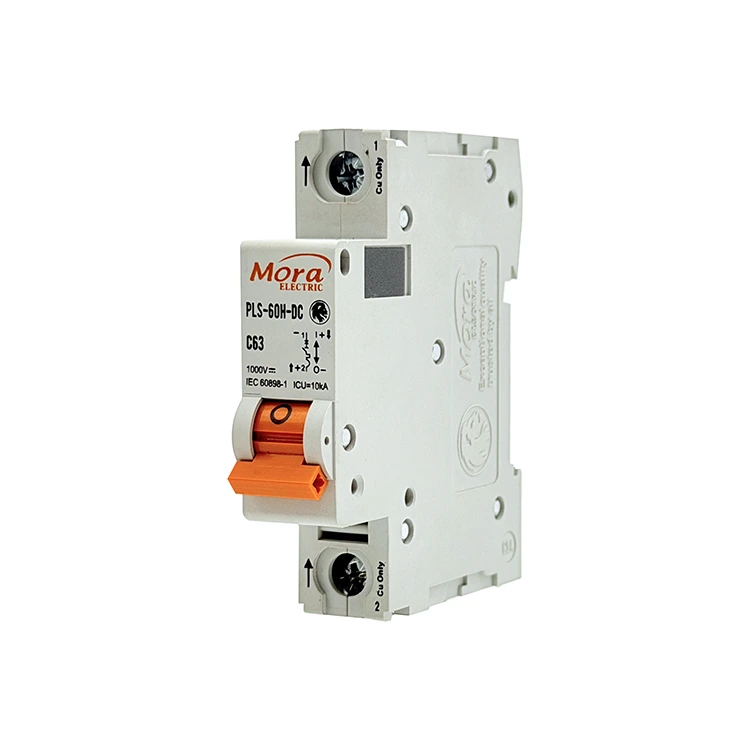

C65 1 Pole DC Circuit Breaker

PUGAO (merek: Mora) beroperasi minangka pabrik C65 1 Pole DC Circuit Breaker khusus ing China, nyuplai switch kutub tunggal tugas berat sing dirancang khusus kanggo aplikasi DC; 1P mbobol termal-magnetik kita fitur sistem magnet busur-extinguishing permanen kanggo ngilangke kontak kobong ing strings solar lan jaringan telekomunikasi.

Definisi Teknis & Aplikasi Praktis

C65 1 Pole DC Circuit Breaker minangka saklar mekanik sing dirancang kanggo nglindhungi puteran listrik DC fase tunggal. Ora kaya garis arus bolak-balik (AC), daur ulang arus DC ora duwe titik nyebrang nul alami. Nalika kontak mbukak ing beban, busur listrik sing diasilake terus-terusan lan stabil banget.

Pemutus kutub tunggal ngisolasi rel positif saka sirkuit DC, nggunakake gaya mekanik sing ditargetake lan akselerasi magnetik kanggo ngilangi kesalahan sadurunge nyebabake karusakan termal ing saindenging sistem.

Sistem Fotovoltaik Surya

Ing susunan solar omah lan komersial, senar panel individu ngasilake voltase DC sing terus-terusan. Pemutus sirkuit iki dipasang ing kothak combiner ing lapisan output (saka 12V nganti 250V DC). Iki ngisolasi senar individu, nyegah kesalahan arus mbalikke utawa kathok cendhak kabel saka nyebar ing array solar.

Pusat Data Telekomunikasi & Sistem UPS

Hardware komunikasi modern nganggo sistem serep baterei 48V nganti 110V DC. C65 1 Pole DC Circuit Breaker nyedhiyakake proteksi sing diangkah kanggo rak peralatan individu, ngisolasi kegagalan komponen lokal tanpa ngganggu daya menyang sistem jaringan sing cedhak.

Otomasi Industri

Daur ulang kontrol DC industri lokal, sistem penanganan material, lan sirkuit manajemen baterei kendaraan listrik internal nggunakake pemutus kutub tunggal kanggo nggawe zona daya sing beda-beda lan aman ing antarane modul pangisi daya lan panyimpenan baterei utama.

Spesifikasi Teknis

Matriks ing ngisor iki negesake watesan operasi standar lan komposisi materi sing diverifikasi ing bangku tes kontrol kualitas:

Kaluwihan Teknis Inti

1. 5-Millisecond Magnetic Arc Extinguishing

Busur arus langsung bisa numpes kontak tembaga sajrone sekedhik yen ora dicenthang. Kanggo ngatasi iki, C65 1 Pole DC Circuit Breaker kita nggabungake rong magnet permanen internal. Nalika fault occurs lan kontak misahake, Medan Magnetik meksa busur adoh saka lumahing kontak lan drive menyang kothak cooling baja 9-piring. Kothak pamisah, adhem, lan mateni busur sajrone 5 milidetik, minimalake nyandhang ing permukaan kontak.

2. High-Precision Bimetallic Overload Control

Kakehan sing terus-terusan alon-alon ngrusak insulasi kabel, nggawe bebaya geni sing abot. PUGAO (Mora) nggunakake strip bimetallic sing dikalibrasi sing kasusun saka rong logam terikat kanthi tingkat ekspansi termal sing beda. Arus kaluwihan terus-terusan dadi panas ing jalur kasebut, nyebabake bisa ditekuk lan nyebabake lever trip. Persiyapan mekanis iki nyegah lelungan palsu sing disebabake dening lonjakan wiwitan sing ringkes nalika njamin isolasi sing dipercaya sajrone kakehan asli.

3. Spot-Welding otomatis

Déwan internal manual bisa nyebabake resistensi sambungan variabel lan titik trip sing ora konsisten. Fasilitas produksi kita nggunakake jalur perakitan otomatis sing dilengkapi unit welding titik otomatis. Kanthi ndandani shunt tembaga internal lan mekanisme tripping menyang posisi sing tepat, kita njamin resistensi internal seragam ing kabeh produksi, nyegah overheating lokal ing lemari distribusi.

Instalasi lapangan

1. Isolasi Sumber Daya:Setup Safety. Bukak saklar pedhot solar utama utawa blok sekring isolasi baterei ing hulu. Gunakake multimeter digital sing dikalibrasi kanggo verifikasi manawa ana 0V ing baris sing mlebu sadurunge masang hardware C65 1 Pole DC Circuit Breaker.

2. Aman menyang DIN Rail:Majelis Enclosure. Snap dasar pemutus menyang rel DIN 35mm standar. Pesthekake klip retensi ndhuwur lan ngisor sing diisi musim semi dikunci kanthi kuat, nyegah gerakan nalika ngoperasikake gagang pilihan.

3. Align Polaritas Indikator:Langkah Kritis. Pemutus DC minangka arah. Goleki indikator (+) lan (-) sing dicap ing jejere port terminal. Kabel pasokan sing mlebu positif kudu mlebu terminal input positif sing wis ditemtokake. Reversing wiring iki nyegah wesi sembrani internal saka tarik busur electrical menyang kothak cooling.

4. Terminal Konduktor Torsi:Verifikasi pungkasan. Lebokake konduktor tembaga sing diudani kanthi resik menyang terminal trowongan. Gunakake obeng torsi sing dikalibrasi kanggo ngencengi sekrup terminal nganti 2.0-2.5 Nm. Sambungan sing longgar nyebabake pemanasan lokal lan tripping termal durung wayahe.

FAQ Teknik & Teknik

Apa siji-pole DC mbobol iki ora bisa digunakake ing baris distribusi AC standar?

Sistem suppression busur internal gumantung ing arah magnet permanen. Ing sistem AC, arus terus ganti arah 50 utawa 60 kali per detik. Arus bolak-balik iki meksa busur metu menyang casing plastik tinimbang mlebu menyang kothak cooling baja, nyebabake kegagalan catastrophic saka cangkang.

Apa sing nyebabake pemutus DC dadi warp utawa nyawiji yen polaritas kabel ora sengaja dibalik nalika instalasi lapangan?

Nalika polaritas dibalik, medan magnet internal ngusir busur listrik adoh saka kothak pendinginan lan nahan langsung ing kontak paduan perak. Busur sing kepepet ngasilake suhu lokal sing ngluwihi 1.000 ° C, nyawiji mekanisme internal lan casing polimer PA66 tinimbang mateni kanthi aman.

Kepiye suhu operasi sekitar ing kothak gabungan sing disegel bisa ngganti ambang tripping termal?

Strip bimetallic kita dikalibrasi kanggo suhu sekitar 30 ° C. Yen interior kothak distribusi sing disegel tekan 50 ° C amarga sinar srengenge langsung, strip bimetallic ing C65 1 Pole DC Circuit Breaker pre-heats, nyebabake kanggo trip ing kira-kira 85% kanggo 90% saka prangko dirating saiki. Kanggo lingkungan suhu dhuwur, disaranake nyuda beban utawa nyetel parameter pilihan munggah.
