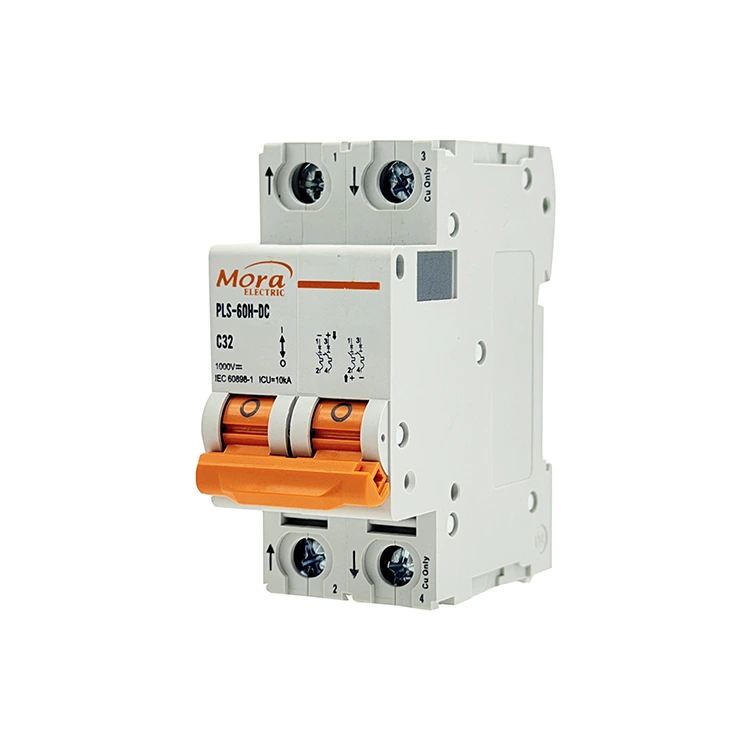

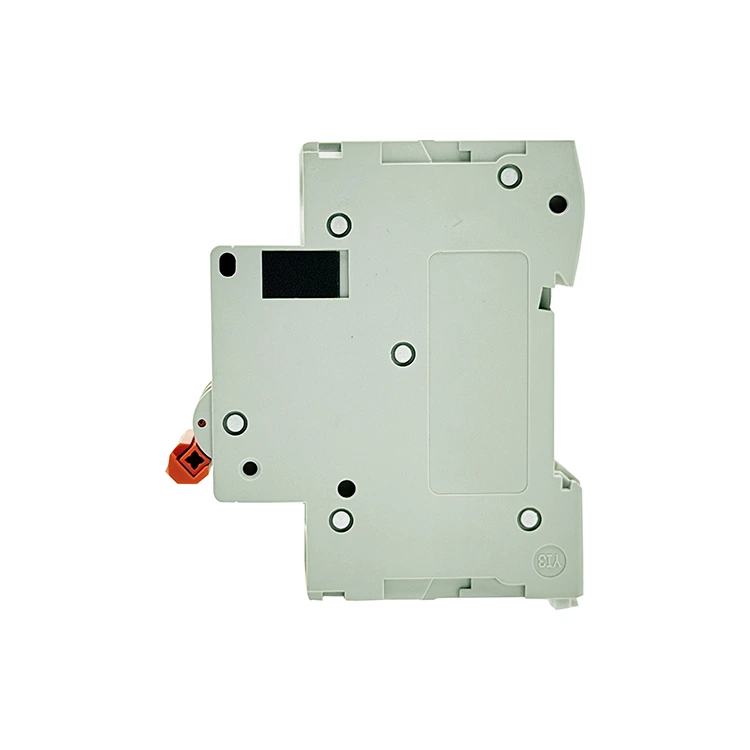

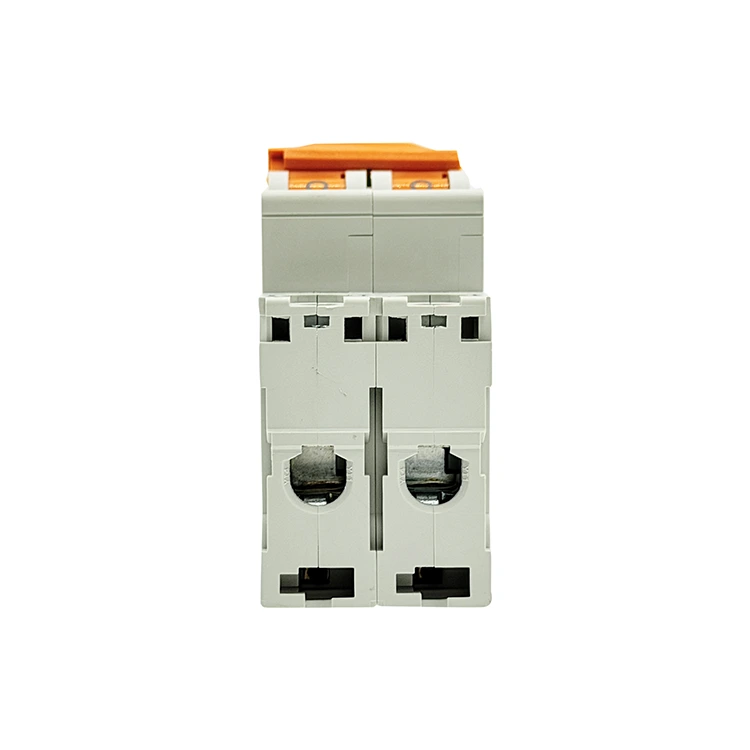

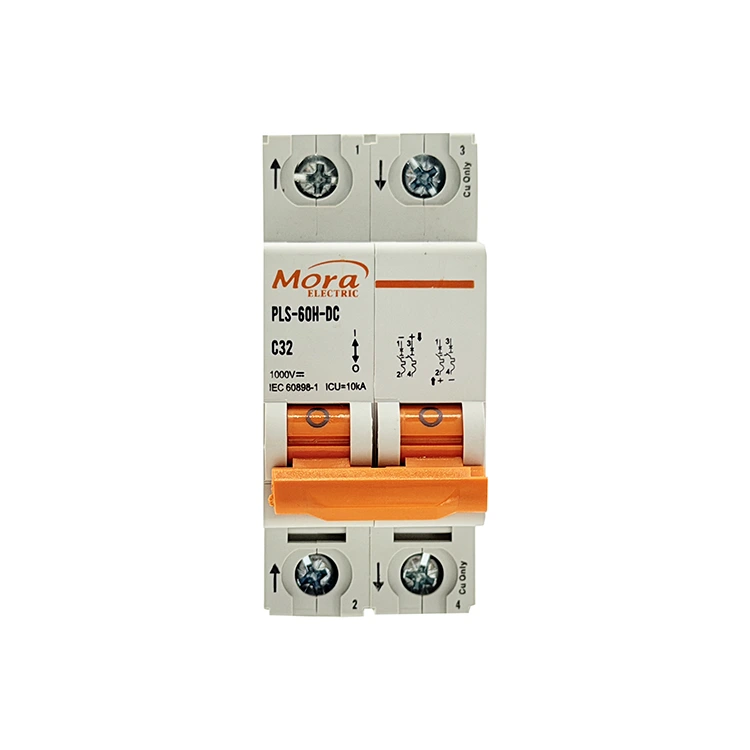

C65 2 Pole DC Circuit Breaker

Minangka pabrik C65 2 Pole DC Circuit Breaker sing dipercaya adhedhasar ing China, PUGAO (Mora) ngasilake saklar tegangan rendah multi-pole sing dirancang kanggo ngilangi garis positif lan negatif bebarengan; breaker termal-magnetik 2P iki gumantung ing welding titik otomatis lan dhuwur-kapasitas dual Magnetik kamar busur kanggo nangani nuntut telekomunikasi lan panjaluk photovoltaic.

Definisi Teknis

C65 2 Pole DC Circuit Breaker minangka piranti safety electromechanical terpadu sing dibangun kanggo ngatur lan ngganggu puteran arus langsung (DC) voltase sing luwih dhuwur nganti 500V. Nalika alternatif siji-pole mung ngganggu siji sisih baris, konfigurasi 2-pole nangani loro konduktor positif lan negatif bebarengan. Gangguan dual-line iki nyedhiyakake isolasi galvanik sing lengkap lan penting kanggo jaringan ngambang sing ora digarap.

Pemutus sirkuit miniatur 2P kita ngubungake rong kutub independen kanthi mekanisme perjalanan umum internal. Yen salah siji kutub ndeteksi fault, loro baris mbukak langsung, nyegah voltase saka bali-dipakani liwat konduktor isih.

500V Ngambang Solar PV Arrays

Ing susunan solar ing ngendi voltase sistem mundhak kanggo ngoptimalake efisiensi inverter, grounding garis negatif asring ora praktis. C65 2 Pole DC Circuit Breaker disambungake menyang output positif lan negatif saka senar PV. Kanthi ngisolasi loro polaritas kasebut, bisa ngilangi bebaya kejut sing potensial menyang lemah sajrone puteran pangopènan awan.

Sistem Panyimpenan Energi Baterei Kapasitas Dhuwur

Bank baterei industri lan konfigurasi panyimpenan solar off-grid asring mbukak ing 120V kanggo 400V DC persiyapan. Piranti siji-pole ora bisa aman mbusak fault pindho bumi ing sirkuit iki. Ngleksanakake sistem 2-pole iki njamin sirkuit cendhak ing ngendi wae ing pager baterei micu resik, mati lengkap.

Infrastruktur Pengisian Rapid Kendaraan Listrik

Stasiun pangisi daya cepet komersial nggunakake jalur DC voltase dhuwur kanggo mindhah energi menyang baterei kendaraan. Pemutus sirkuit iki minangka titik pamriksan isolasi lokal ing antarane sub-sirkuit penyearah internal lan kabel dispensing utama, menehi teknisi layanan cara mekanik kanggo mateni kabeh saluran listrik sekaligus.

Spesifikasi Teknis

Watesan kinerja lan bahan mentah sing kapacak ing ngisor iki diverifikasi liwat meja kerja tes otomatis ing lantai produksi kita:

Keuntungan teknis saka C65 2 Pole DC Circuit Breaker

1. Dual-Pole Sinkron Trip Linkage

Nalika sirkuit cendhak voltase dhuwur dumadi ing siji rel, lonjakan voltase asimetris bisa ngrusak inverter utawa server data sampeyan. C65 2 Pole DC Circuit Breaker kita nduweni fitur bar trip mekanik internal sing ngubungake loro kutub internal. Sanadyan sirkuit cendhak mung ana ing rel positif, sambungan internal kanthi mekanik meksa loro kutub mbukak sajrone 5 milidetik, mbusak vektor bebaya potensial saka kabeh sub-sirkuit.

2. Seri-Disambungake permanen Magnet Arc Extinguishing

Tegangan DC sing luwih dhuwur ngasilake busur listrik sing luwih dawa lan luwih kuat nalika kontak kapisah. Kanggo nglawan iki, pemutus 2P kita nyalurake dalan saiki liwat rong ruang busur sing béda ing seri. Saben kamar ngemot wesi sembrani permanen dibangun ing sing nggunakake gaya elektromagnetik kanggo babagan busur lan push menyang loro individu 9-piring baja cooling kothak. Desain dual-kamar iki pamisah voltase busur, quenching 500V DC energi luwih cepet saka tata siji-pole.

3. Manufaktur otomatis lan Kalibrasi Konsisten

Variasi ing perakitan internal bisa nyebabake siji kutub ketinggalan ing liyane sajrone acara trip, nggawe imbalances line transient. PUGAO (Mora) ngilangi variabel manungsa iki kanthi nggunakake jalur produksi kanthi otomatis kanggo pemutus sirkuit miniatur. Punching, spot-welding, lan penempatan komponen internal dikelola dening mesin otomatis, njamin resistensi internal sing padha lan wektu mekanik sing sinkron ing loro kutub.

Solusi Lapangan Diagnostik Umum

• Circuit breaker lelungan langsung nalika ngalih menyang posisi 'ON' Panyebab ROOT: A short mati langsung ana antarane kabel distribusi positif lan negatif ing hilir, utawa fault grounding wis dumadi ing sistem ungrounded. Solusi: Isolasi breaker. Gunakake tester resistensi insulasi (megohmmeter) ing sabuk kabel hilir kanggo nemokake konduktor sing cendhak utawa jaket insulasi sing rusak. Priksa manawa total arus terus-terusan ora ngluwihi rating nominal.

• Localized leleh utawa scorching katon ing siji port terminal Panyebab ROOT: Sekrup terminal ora kenceng karo torsi sing disaranake nalika instalasi, utawa ukuran kabel sing ora cocog nyebabake untaian tembaga dadi longgar. Solusi: Potong ujung kabel sing gosong utawa teroksidasi. Copot insulasi maneh, lebokake inti kabel sing resik kanthi lengkap menyang klem terminal jinis trowongan, lan gunakake alat sing dikalibrasi kanggo torsi sekrup nganti 2,5 Nm.

FAQ teknis

Napa sistem DC 500V kudu nggunakake pemutus 2-pole tinimbang kabel loro pemutus kutub siji-sisih?

Pemutus siji-pole independen ora duwe hubungan mekanik internal. Yen ana fault, siji breaker bisa mbukak bagian sekedhik milidetik sadurunge liyane, utawa siji bisa gagal kanggo trip kabeh. Iki ninggalake ril ngelawan kanthi energized lan bali-dipakani voltase menyang sistem, mbebayani personel layanan lan nyebabake karusakan peralatan.

Apa sing kedadeyan ing njero ruangan busur dual yen garis positif lan negatif sing mlebu nganggo kabel?

Cross-wiring ngganti arah daur ulang saiki liwat komponen internal. Nalika kontak break, wesi sembrani permanen internal bakal narik busur electrical mudhun menyang mekanisme latching mechanical tinimbang push munggah menyang kothak cooling baja. Busur sing kepepet bakal cepet nyawiji komponen internal lan omah njaba PA66.

Kepiye panas lingkungan sing dhuwur ing njero ruangan gabungan solar mengaruhi kinerja piranti 2 kutub iki?

Elemen kakehan termal bimetal kita dikalibrasi menyang garis dasar 30°C standar. Yen ventilasi kothak miskin digabungake karo panas sekitar nyurung suhu internal kanggo 55 ° C, unsur internal nang C65 2 Pole DC Circuit Breaker nggedhekake ahead saka jadwal. Iki nggeser batesan trip termal sing efektif nganti kira-kira 83% saka nilai nameplate sing dirating, sing mbutuhake ventilasi aktif utawa nyuda beban target.
