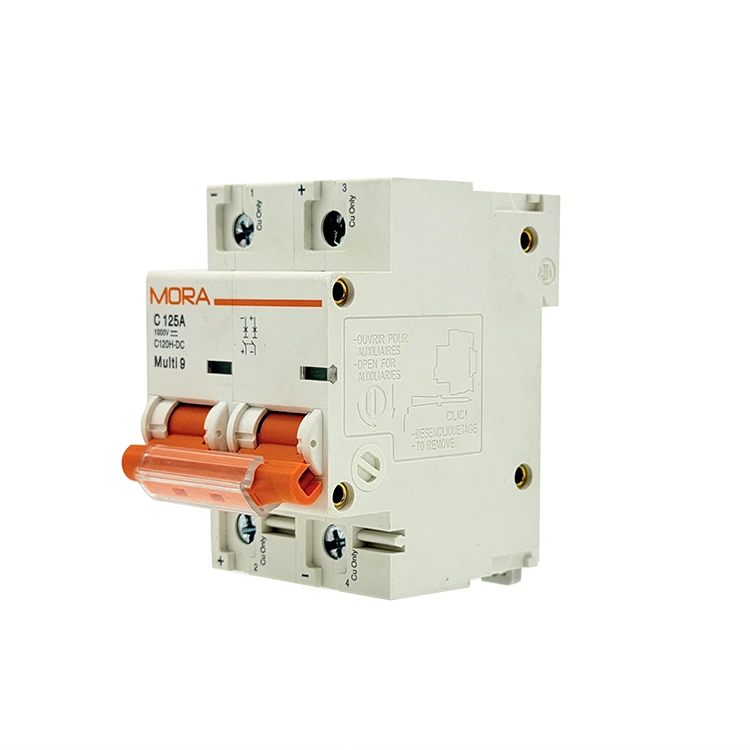

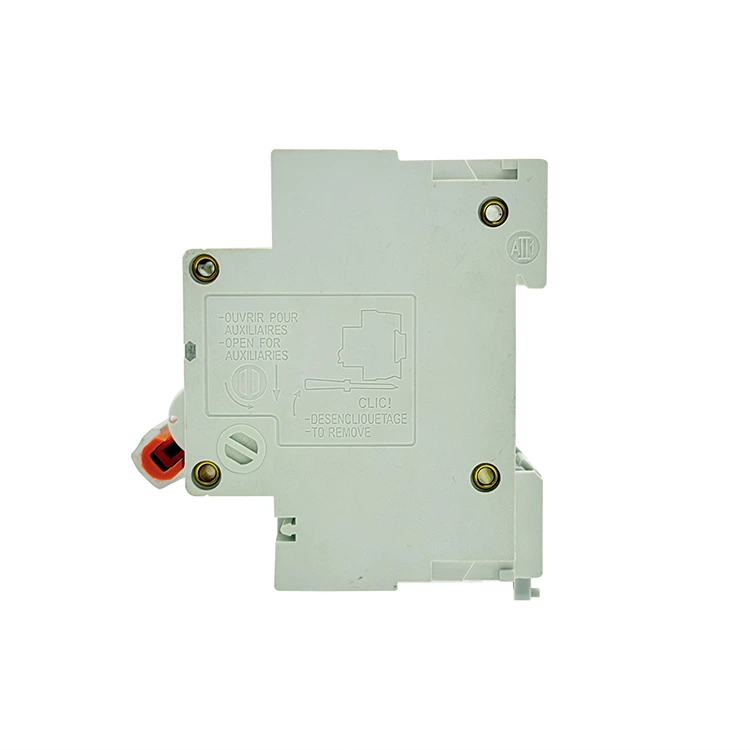

NC Series 2P DC Miniatur Circuit Breaker

Minangka pabrik Pemutus Sirkuit Miniatur NC Series 2P DC sing majeng ing China, PUGAO (Mora) ngasilake saklar protèktif rong kutub kanthi performa dhuwur sing nampilake kapasitas pemutus sing ditingkatake lan pigura modular sing ramping. Saben unit nggunakake welding titik otomatis lan pelari busur magnet permanen dual sing dioptimalake kanggo njaga telekomunikasi kritis, panyimpenan energi, lan infrastruktur solar komersial.

Apa Ndadekake NC Series Beda saka Standard DC Breakers?

Grid DC industri berkembang kanthi cepet, pindhah menyang kapadhetan energi sing luwih dhuwur lan konfigurasi kabinet sing luwih kenceng. Nalika breakers omah-kelas tradisional mantunaken masalah ingkang guyub ing boros termal nalika shrunken mudhun, NC Series 2P DC Miniature Circuit Breaker fitur arsitektur struktur internal redesigned dibangun tegas kanggo operasi komersial dhuwur-reliabilitas.

Kanthi nggabungaken isolasi fisik dual-pole menyang chassis modular ngirit papan, NC Series nyilikake real estate faceplate ing papan distribusi nalika ngembangaken jarak creepage internal-path paling cendhak ing lumahing saka bahan insulating antarane rong bagean konduktif-kanggo nyegah bentet nelusuri localized.

Dhuwur Kapadhetan Solar Combiner Hub

Persiyapan solar modern mbutuhake komponen sing kompak supaya luwih cocog karo input senar menyang kandang ruangan sing luwih cilik. Seri NC ngidini clustering array sisih-by-side sing resik, ngatur loro rel bali positif lan negatif saka senar 600V DC ing profil omah kompak tanpa ngorbanake ventilasi sisih-clearance.

Bank Baterai Telekomunikasi Terpusat

Kanthi sistem komunikasi sing nganggo serep baterei voltase rendah nganti medium sing stabil, mbusak kesalahan tanpa ngeculake kabeh rak iku penting. Pemutus sirkuit miniatur iki nyedhiyakake proteksi sirkuit cabang independen, ngisolasi senar baterei siji utawa modul ngisi daya kanthi cepet nalika operasi sing ana ing jejere tetep urip.

Spesifikasi Material

Matriks teknik ing ngisor iki makili paramèter operasi baseline sing diverifikasi ing garis tes pabrik otomatis:

Kepiye Seri NC Nampa Kapasitas Pecah 10kA?

1. Dual-Force Magnetic Blowout Channels

Ing voltase sing luwih dhuwur nganti 600V DC, nggambar busur listrik kanthi gampang bisa dadi acara plasma busur sing terus-terusan sing bisa ngilangi kontak pemutus sirkuit standar. NC Series 2P DC Miniature Circuit Breaker nglawan iki kanthi magnet permanen dual-kekuatan dhuwur sing dipasang ing salah siji sisih saben jalur kontak. Nalika kontak narik loro, wesi sembrani iki nggawe medan Magnetik arah sing langsung mulet busur, meksa iku mati bantalan salaka lan ndamu menyang heavy-tugas 11-plate baja busur chute ngendi pamisah lan digawe adhem ing 4,5 milliseconds.

2. High-Speed ​​Mechanical Trip Cross-Linkage

Pisah rel positif lan negatif ing rong kutub sing béda tegese loro dalan kudu mbukak ing wektu sing padha. Seri NC nggunakake garis trip cross-linkage internal sing ngunci mekanisme mekanik loro kasebut. Yen fault overcurrent ana ing sisih positif, bar internal mechanically trips kutub negatif ing wektu sing padha pas, nyediakake isolasi galvanik lengkap lan nyegah voltase mbebayani bali-dipakani.

3. Laser Spot-Welding lan Kalibrasi otomatis

Déwan komponen manual ngenalake variasi struktur sing bisa nyebabake resistensi internal sing ora rata ing antarane rong kutub. PUGAO (Mora) ngilangi variabel manungsa iki kanthi nggawe Seri NC ing jalur produksi pemutus mikro otomatis kanthi otomatis. Mesin laser spot-welding canggih ngunci shunt tembaga, bimetal, lan gulungan magnet menyang keselarasan geometris sing tepat, njamin resistensi internal sing seimbang lan kurva trip sing cocog ing saben produksi.

Protokol Instalasi Lapangan

1. Verifikasi Zero Voltage:De-energize Loop. Bukak kabeh saklar pedhot solar hulu utawa tautan isolasi baterei. Gunakake multimeter digital kanggo nguji kabel mlebu positif lan negatif, konfirmasi yen ana 0V sadurunge masang kabel menyang port terminal.

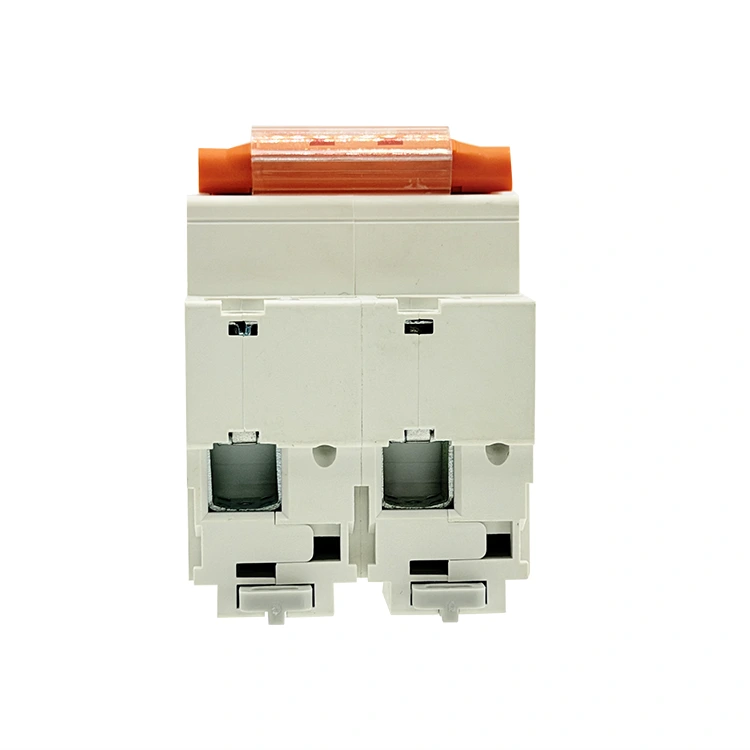

2. Snap menyang DIN Rail:Lampiran Rel. Pancing krenjang mburi ndhuwur pigura NC Series liwat rel DIN 35mm standar. Pencet mudhun kanthi kuat ing pinggir ngisor casing nganti slider plastik sing diisi spring nyeret kanthi kenceng ing posisi ing rel.

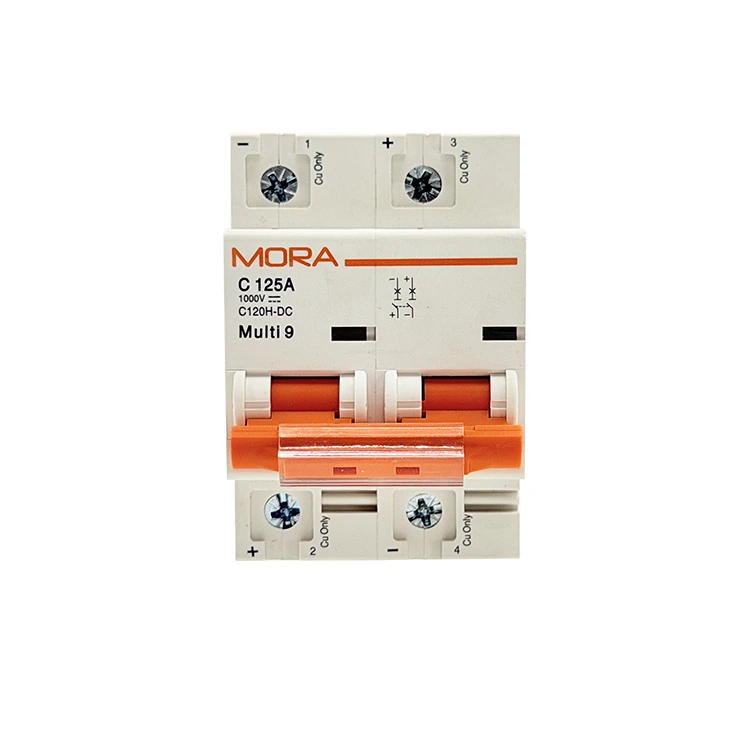

3. Selarasake Penanda Polaritas:Polaritas cocog. Nliti (+) lan (-) simbol prangko ing ngarepe NC Series 2P DC Miniature Circuit Breaker. Sambungake kabel positif mlebu menyang ndhuwur Pole 1 (ditandhani positif) lan kabel negatif mlebu menyang ndhuwur Pole 2 (ditandhani negatif). Pènget: Nguripake tata letak iki nyegah magnet internal saka push busur menyang chutes cooling.

4. Sekrup Terminal Torsi:Sambungan Aman. Lebokake inti kabel tembaga sing diudani kanthi lengkap menyang klem trowongan bergerigi. Nggunakake obeng torsi sing dikalibrasi, kencengake sekrup terminal nganti 2.0-2.5 Nm. Sambungan terminal longgar ngasilake panas lokal sing ndadékaké tripping termal durung wayahe.

Aplikasi FAQ

Apa ndadekake NC Series 10kA bejat kapasitas luwih aman saka alternatif 6kA standar kanggo sistem baterei?

Bank-bank baterei bisa ngirim arus short-circuit gedhe ing milidetik nalika ana kesalahan langsung. Pemutus sing dirating mung 6kA bisa ngalami welding kontak utawa pecah omah yen energi kesalahan ngluwihi wates mekanik. Rating 10kA sing ditingkatake saka NC Series 2P DC Miniature Circuit Breaker njamin kanthi aman bisa mbusak sirkuit cendhak baterei sing abot lan energi dhuwur tanpa ngrusak omah pemutus utawa ngrusak komponen sing cedhak.

Bisa NC Series 2P breaker kabel ing daur ulang seri kanggo nangani voltase DC luwih?

ya wis. Yen voltase sistem ngluwihi HFS siji-pole, sampeyan bisa mbukak dirijen positif liwat loro kutub ing seri (mlebu ndhuwur Pole 1, mlumpat saka ngisor Pole 1 kanggo ndhuwur Pole 2, lan metu saka ngisor Pole 2). Iki pamisah voltase total liwat rong kamar busur kapisah, saéngga breaker kanggo aman ngatur voltase sakabèhé sing luwih dhuwur.

Kepiye carane insinyur desain nyatakake panas sekitar sing dhuwur ing njero ruangan ruangan sing disegel?

Strip bimetallic internal dikalibrasi ing standar standar pabrik 30°C. Nalika dipasang ing kothak combiner ruangan sing ora duwe ventilasi ing ngendi panas sekitar lan sinar srengenge langsung nyebabake suhu internal nganti 55 ° C, unsur bimetallic wis berkembang. Iki nyuda titik trip termal sing nyata nganti kira-kira 83% nganti 85% saka saiki sing dirating. Kanggo nyegah gangguan tripping, engineers kudu salah siji nggabungake louvers cooling pasif utawa ukuran munggah rating pemutus kanthi nggunakake tabel derating termal standar.
